第一節(jié) 產(chǎn)品生產(chǎn)技術(shù)發(fā)展現(xiàn)狀
塑料土工格柵是經(jīng)過拉伸形成的具有方形或矩形的聚合物網(wǎng)材，按其制造時拉伸方向的不同可為單向拉伸和雙向拉伸兩種。它是在經(jīng)擠壓制出的聚合物板材（原料多為聚丙烯或高密度聚乙烯）上沖孔，然后在加熱條件下施行定向拉伸。單 向拉伸格柵只沿板材長度方向拉伸制成，而雙向拉伸 格柵則是繼續(xù)將單向拉伸的格柵再在與其長度垂直的方向拉伸制成。
由于塑料土工格柵在制造中聚合物的高分子會隨加熱延伸過程而重新排列定向，加強了分子鏈間的聯(lián)結(jié)力，達到了提高其強度的目的。其延伸率只有原板材的１０％～１５％。如果在土工格柵中加入炭黑等抗老化材料，可使其具有較好的耐酸、耐堿、耐腐蝕和抗老化等耐久性能。
雙向土工格柵是用高分子聚合物通過擠壓、成板、沖孔過程后再縱向、橫向拉伸而成。該材料在縱向和橫向上都具有很大的拉伸強度，這種結(jié)構(gòu)在土壤中同樣也能提供一個更為有效的力的承擔和擴散的理想的連鎖系統(tǒng)，適應于大面積永久性承載的地基。
單向土工格柵是由高分子聚合物經(jīng)擠出壓成薄板再沖規(guī)則孔網(wǎng)，然后縱向拉伸而成.這種過程中使高分子成定向線性狀態(tài)并形成分布均勻、節(jié)點強度高的長橢圓形網(wǎng)狀整體性結(jié)構(gòu)。此種結(jié)構(gòu)具有相當高的拉伸強度和拉伸模量。
第二節(jié) 產(chǎn)品生產(chǎn)工藝特點或流程
工藝一：
將HDPE或PP及改性劑和助劑混合，擠出制得板材后，經(jīng)過打孔機沖得精確而規(guī)整的網(wǎng)孔，所得的多孔板材經(jīng)預熱裝置加熱后進行單向拉伸或隨后的進一步橫向拉伸，而成為雙向拉伸格柵。由于拉伸時長鏈聚合物分子產(chǎn)生取向排列，使原本分布零亂的鏈形分子重新定向而呈線形狀態(tài)，因此大提高了格柵的拉伸強度和剛度。

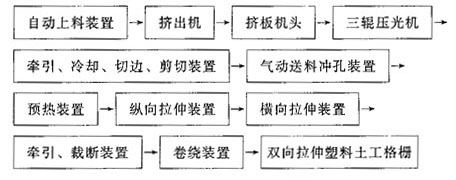

生產(chǎn)工藝流程圖
關(guān)鍵工序控制點
（1）、溫度控制
烘箱溫度是拉伸格柵尺寸均勻性的關(guān)鍵，與生產(chǎn)速度有密切的關(guān)系。一般拉伸PP網(wǎng)板時溫度控制在140℃—150℃，烘箱溫差不宜過大。
（2）拉伸速度控制
土工格柵是經(jīng)緩慢加熱拉伸，聚合物分子鏈沿拉伸方向高度取向而成，其工藝要求嚴格。因此拉伸速度將影響著產(chǎn)品的力學性能。
工藝二：

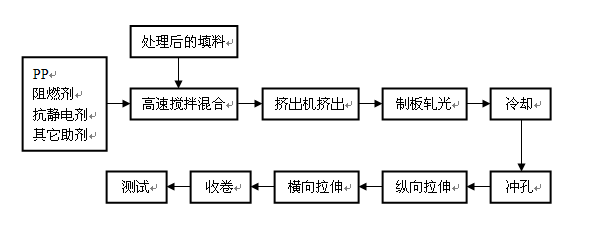

生產(chǎn)工藝流程圖
合理的工藝條件對產(chǎn)品的拉伸強度、阻燃性能和抗靜電性能影響很大，主要是時間和溫度。
在拉伸強度方面，主要考慮拉伸溫度、拉伸比和拉伸速度（在一定拉伸距離段所用的時間）。由于PP具有的高度定向拉伸取向性能，能極大提高PP的機械強度，經(jīng)實驗，網(wǎng)孔拉伸比為1：8～1：9時拉伸強度最大，即沖孔直徑4mm，拉伸長度在30～36mm時強度最大，可達到未拉伸時的7倍左右，并且沒有應力發(fā)白現(xiàn)象產(chǎn)生；拉伸溫度和拉伸速度對強度也有一定影響，一般遵循低溫高速拉伸原則。
在阻燃、抗靜電方面，時間和溫度控制很重要，特別是對產(chǎn)品的抗靜電性能影響很大。電性能與混煉時間存在最佳值，剛開始混合時，剪切力的分散占主導作用，故導電性隨時間延長而升高，達到最佳值后，剪切對結(jié)構(gòu)的破壞成為主導作用，故時間越長，導電性越差。成型溫度高使材料表面電阻降低，溫度太高時對阻燃性能及力學性能也不利。

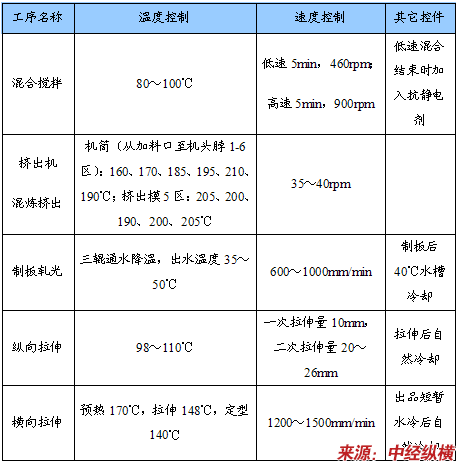

工藝流程關(guān)鍵參數(shù)
第三節(jié) 國內(nèi)外生產(chǎn)技術(shù)發(fā)展趨勢 分析
復合型材料是塑料網(wǎng)片發(fā)展的重點，它兼有各類塑料材料的優(yōu)點，具有高性能、多功能的特點，使其在應用范圍上大大拓寬，是科技含量高、高附加值的產(chǎn)品，反映了當前工程材料發(fā)展的技術(shù)性及與其它相關(guān)產(chǎn)業(yè)關(guān)聯(lián)的滲透性，是國內(nèi)外大力推廣的合成材料。
免責申明：本文僅為中經(jīng)縱橫 市場 研究 觀點，不代表其他任何投資依據(jù)或執(zhí)行標準等相關(guān)行為。如有其他問題，敬請來電垂詢：4008099707。特此說明。
