第一節 IPM變頻模塊產品基本生產技術、工藝或流程

IPM智能功率模塊是先進的混合集成功率器件，由高速、低功耗的IGBT芯片和優化的門極驅動以及保護電路構成。由于采用了能連續監測功率器件電流的、有電流傳感功能的IGBT芯片，從而可實現高效的過流保護和短路保護。由于IPM智能功率模塊集成了過熱和欠壓鎖定保護電路，因而系統的可靠性得到了進一步提高。

一、IPM智能功率模塊的優點

使用智能功率模塊可以使生產廠家降低在設計、開發和制造上的成本。與普通的IGBT相比，在系統性能和可靠性上有進一步的提高。由于IPM集成了驅動和保護電路，使得用戶的產品設計變得相對容易，并能縮短開發周期；由于IPM通態損耗和開關損耗都比較低，使得散熱器減小，因而系統尺寸也減?。凰械腎PM均采用同樣的標準化與邏輯電平控制電路相聯的柵極控制接口，在產品系列擴充時無需另行設計電路。IPM在故障情況下的自保護能力，也減少了器件在開發和使用中過載情況下的損壞機會。

二、IPM智能功率模塊安全工作區

IPM內置的柵極驅動電路和保護電路可以對許多違反IGBT模塊安全工作區（SOA）的運行模式加以保護，智能功率模塊的開關安全工作區和短路安全工作區定義概述如下：

開關安全工作區：

開關（關斷）安全工作區通常定義為在重復關斷運行時的最大允許瞬時電壓和電流。對于IPM，內置柵極驅動取消了因不正確的柵極驅動而造成的許多電壓和電流的危險組合，此外，最大工作電流受過流保護電路的限制。根據這些限制條件，開關安全工作區可用圖1中的波形來定義，只要主電路直流母線電壓低于數據手冊中的Vcc(port)指標，每個IPM功率單元的C-E間關斷瞬時電壓低于VCES指標，Tj小于125℃，控制電源電壓在13.5V和16.5V之間，IPM將會安全工作。波形中的IOC是IPM的過流故障不會動作的最大允許電流。換句話說，它正好處在OC動作數值以下。該波形定義了硬關斷操作的最壞情況，當電流高于OC動作數值時，IPM將關斷該電流。

短路安全工作區：

圖2是一個典型的短路運行波形。標準測試條件用最小阻抗短路來產生流過該器件的最大短路電流。在測試中，短路電流（ICS）只受器件特性的限制，只要主電路直流母線電壓低于Vcc(port)規定值，每個IPM功率單元的C-E間所有瞬時電壓低于VCES指標，Tj小于125℃，控制電源電壓在13.5V和16.5V之間，對于非重復性的短路，IPM保證不會損壞。波形顯示了IPM為了減低浪涌電壓而使用的軟關斷。

三、IPM智能功率模塊的自保護功能

自保護特點：

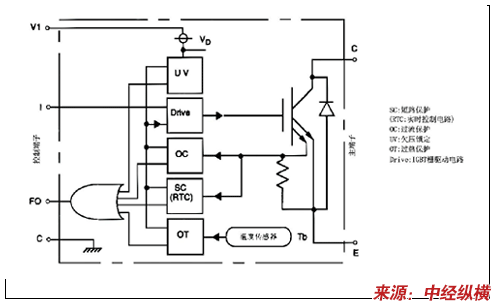

IPM有精良的內置保護電路以避免因系統失靈或過應力而使功率器件損壞的情況。內置保護功能的框圖如下圖所示。如果IPM模塊其中有保護電路動作，IGBT柵極驅動單元就會關斷電流并輸出一個故障信號（FO）。

IPM內置保護功能框圖

控制電源欠壓鎖定：

內部控制電路由一個15V直流電源供電。如果由于某種原因這一電源電壓低于規定的欠壓動作數值（UV），則該功率器件將被關斷并輸出一個故障信號。如果小毛刺干擾時間小于規定的tdUV，則不影響控制電路工作，欠壓保護電路也將不工作。

保護后，要恢復正常工作，電源電壓必須超過欠壓復位數值（UVr）。欠壓保護電路在控制電源上電和掉電期間都要保持工作。

過熱保護：

在靠近IGBT芯片的絕緣基板上安裝溫度傳感器。如果基板溫度超出過熱動作數值（OT），IPM內部控制電路將截止柵極驅動，不影響控制輸入信號，直到溫度恢復正常，從而保護了功率器件。當溫度回落至過熱復位數值（OTr）以下，并且控制輸入為高電平（關斷狀態），功率器件將接收下一個低電平（開通狀態）輸入信號并恢復正常工作。

過流保護：

如果流過IGBT的電流超出過流動作數值（OC）的時間大于toff(OC)，IGBT將被關斷。

超過OC數值但時間小于toff(OC)的電流短脈沖并不危險，過流保護電路將不予處理。當檢測出過電流時，IGBT將被軟關斷，同時輸出一個故障信號。受控的軟關斷能控制關斷大電流而發生的浪涌電壓。

短路保護：

如果負載發生短路而導致上下臂同時導通，IPM內置短路保護電路將關斷IGBT。如果流經IGBT的電流超出短路保護動作數值（SC），軟關斷立即啟動并輸出一個故障信號。為縮短SC檢測與SC關斷之間的響應時間，IPM采用了實時電流控制電路（RTC）。SC動作時，實時電流控制電路直接監測IGBT驅動的末級電路，因此響應時間可以減小到不足100ns。

四、IPM智能功率模塊的驅動電路設計

驅動電路的要求：

一個低電平輸入信號將使IGBT開通。典型地，IPM的輸入腳被用一個連接到控制電源正側的電阻拉高，把控制輸入拉低則產生一個“開通”的信號。

故障輸出信號FO表現為集電極開路，如果發生故障，開路集電極器件即行接通，故障輸出腳從控制電源正端吸收電流。

接口電路設計中布線很重要。為避免dv/dt噪聲耦合到控制電路，在布線中一定要仔細考慮：在上臂接口電路之間、上臂和下臂接口電路之間的寄生電感都會產生噪聲的問題。

驅動電路的原理：

下圖是用于空調機變頻控制器的三菱公司的六合一IPM智能功率模塊——PM20CTM060驅動電路的原理圖。開關控制信號和故障信號是通過隔離接口電路同系統控制器連接的。TLP559的特點是開關速度高，每秒達1M次。TLP521則具有電流傳輸比（CTR）大的特點，CTR值達200，圖中的R508是一個上拉電阻，它是確保在IPM智能功率模塊沒有故障時VFO的輸出為高電平。

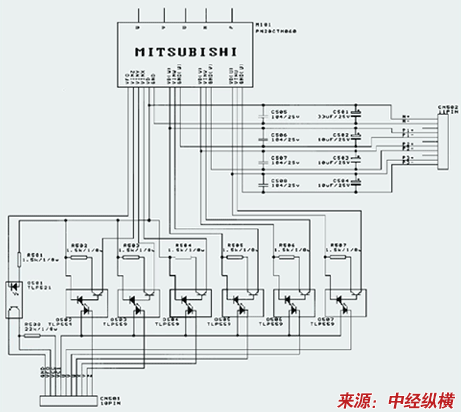

IPM智能功率模塊驅動電路原理圖

在使用IPM的設計中，4路15V電源的質量要求比較高，波動范圍為15 V±10%，否則會影響IPM工作的可靠性。而隔離光耦的選擇也十分重要，電流傳輸比（CTR）應在100~200之間，隔離光耦的輸入端是TTL電平，其輸入電流應設定為8~10mA。若設計不當，則會增加IGBT工作在放大區的時間，導致IGBT功耗增大，不能充分發揮IPM的效能。另外為了防止IGBT上下橋臂同時導通，軟件設計時，在上下橋臂導通上設有死區時間（即互鎖時間）。若硬件設計不當，則會導致所需死區時間延長，從而增加IPM三相輸出的高次諧波成分，致使壓縮機運行振動增加，效率下降。

五、驅動電路印刷電路板的設計

驅動電路印刷線路板絲印面見圖5。IPM智能功率模塊的驅動電路印刷電路板采用帶金屬化孔的雙面PCB板制作，在設計中注意考慮以下三點：

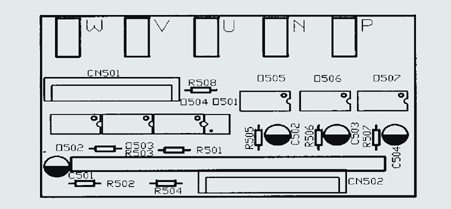

驅動電路印刷線路板絲印面圖

1、不應把因IPM開關時容易引起電位變化的走線布得太近，因?yàn)楦叩膁v/dt會通過寄生電容耦合噪聲；信號線與電源線不要平行走線，以防互相干擾。

2、光耦合器的輸出腳和IPM輸入腳之間在PCB上走線應盡量短，小于2~3cm，因?yàn)殚L(zhǎng)的走線容易拾取電路其它部分的噪聲。

3、電源上用的濾波瓷片電容應盡量靠近相應的IPM引腳。在本設計中這四個電容（C505~C508）選用的是低感退耦電容，并直接焊接在IPM相應的引腳上。

六、IPM模塊的靜電防護

帶靜電的人體或其它過大的電壓施加到柵-源（或發射極）上可能毀壞芯片?？轨o電的基本措施就是盡量阻止靜電的產生并盡快將電荷釋放掉。

在焊接IPM智能模塊時，應保證烙鐵頭良好接地，烙鐵溫度應控制在330℃～350℃溫度范圍內，焊接時間小于10s；在電控箱體的裝配過程中，應將測試設備和人體良好接地，推薦在工作臺和周圍的地板上鋪放導電毯，并將之接地。

第二節 IPM變頻模塊產品新技術研發、應用情況

由日本三菱電機公司開發出的IPM系列產品，屬于第三代智能功率模塊。它采用第三代IGBT來代替?zhèn)鹘y(tǒng)的功率MOSFET和雙極型達林頓管，并配以功能完善的控制及保護電路，構成了一種理想的高頻軟開關模塊。這類模塊特別適用于正弦波輸出的變壓變頻（VVVF）式變頻器中。

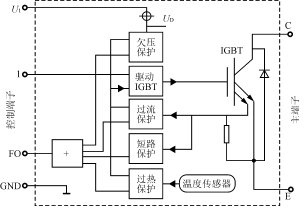

IPM系列產品的內部框圖如下圖所示。模塊內部主要包括欠壓保護電路、驅動IGBT的電路、過流保護電路、短路保護電路、溫度傳感器及過熱保護電路、門電路和IGBT。該系列產品配16位單片機后構成的通用VVVF變頻器的原理圖，如下圖所示。

IPM系列產品的內部框圖

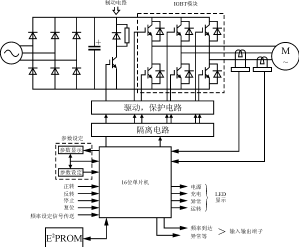

通用VVVF變頻器的原理圖

近日，功率半導體專家國際整流器公司 (International Rectifier，簡稱IR)推出業界首個iNTERO可編程隔離式智能功率模塊 (PI-IPM)，在單一封裝內將功率平臺整合到嵌入式驅動器板上，板上納入一個可編程數字信號處理器。

這款業界集成度最高的PI-IPM功率模塊，可提供完全集成靈活及高性能的解決方案，適用于高達15kW的三相、交流感應及直流無刷工業用及伺服電機。該模塊降低了電機驅動器功率平臺、相關控制及外圍設備的設計時間、成本和風險。

新器件型號為PIIPM50P12B004，額定值為1200V和50A，內含三相逆變器功率平臺所需的各種功率半導體器件及一個可編程40 Mips數字信號處理器，并具備電流傳感、隔離、柵驅動器及功率平臺保護功能，可直接與電機驅動器主機及輸入平臺接口。

新模塊包括異步2.5 Mbps串行端口，兼容可擴展相干接口/IEEE 1596-1992 (SCI)、服務供應商接口 (SPI) 及控制器區域網絡 (CAN)；同時設有“測試行動聯合組織” (JTAG) IEEE 1149.1標準端口，用于數字信號處理器接口；亦配備隔離式串行端口，用于正交編碼器或SPI通信的選通信號輸入。方案內還設有基本應用指令集及開發工具。

經驗證的集成解決方案避免了復雜功率系統開發過程中的成本及調度風險，讓設計人員一開始便可準確掌握開發成本。iNTERO PI-IPM模塊以單一組件取代130個元件，大大簡化供應鏈物流，同時可節省其他系統成本，如離散封裝、連線以及匹配功率平臺和邏輯電路的成本。

PI-IPM模塊專為伺服驅動的高性能要求而設計，通過高效率、堅固耐用的設計提供非常精確的電流反饋環路，且噪音極低，封裝尺寸亦比傳統設計小50%。模塊中的電流反饋環路具有5kHz頻寬，能以低速提供低轉矩，避免不必要的軸顫或噪音問題。

新模塊還配備領先的非穿通 (NPT) IGBT及先進的二極管技術，在直至20 kHz頻率時有較低的電流拖尾效應及極低的功率損耗。同時，它可提供平直的安全操作區，并設有10微秒短路能力及極低的傳導噪音。設計人員只需采用停滯時間低至500毫微秒 (比光耦合器快10倍) 的柵驅動集成電路，結合IGBT內降低了的電流拖尾效應，便可實現高達20kHz的開關頻率。

新模塊經精心設計，既可抑制噪音，亦能縮減電磁干擾 (EMI) 濾波器的尺寸，還包含用于IGBT di/dt控制的獨立開/關柵驅動器輸出。由于該模塊采用集成結構及小巧設計，因此可將其設置在靠近電機的位置，減少連接器及連線數量，從而進一步降低噪音。由于噪音及功率損耗極低，控制部分可堆疊在功率平臺之上。

PI-IPM模塊融合了耐用的IGBT技術，同時為所有三相輸入及直流總線提供欠壓及過壓停機保護，兼具擊穿保護、輸入和輸出信號的匹配傳播延遲功能，以及線對線和接地失誤的全面保護。該模塊也能在強制性系統停機前，監測電機繞線或纜線連接的絕緣損耗。綜合各項先進功能，使PI-IPM模塊成為市場上最堅固耐用的設計之一。

第三節 IPM變頻模塊產品技術開發熱點、難點 分析

智能IPM模塊問世已有十年之久，目今有110KW的模塊，可供變頻器選用。它是先進的混合集成功率器件，將IGBT、驅動電路、保護電路集成化，因此具有高速、高效、低耗、和優化門極驅動及保護電路，欠壓鎖定，用電流傳感功能芯片，對過流和短路保護，更為優越的，整體的可靠性大為提高。IPM有四種電路形式：?jiǎn)喂芊庋b（H），雙管封裝（D），六合一封裝（C），七合一封裝（R）。由于IPM通態損耗和開關損耗都比較低，可使散熱器減小，因而整機尺寸亦可減小，又有自保護能力，減低了在開發和使用中過載情況下?lián)p壞的機率，國內外55KW以下的變頻器多數采用IPM模塊，亦是理所當然的。結溫還是125℃，柵控13.5-16.5V之間，就可安全地工作。IPM有：短路保護（SC），過流保護（OC），欠壓保護（UV），過熱保護（OT），過壓保護（OV）等較完全的。

1、變頻專用功率集成模塊PIM

最近5年內問世的，專供變頻器主電路使用的綜合集成功率器件。例德國慕尼黑TYCO公司生產的2.5-66A 1200V系列，4-75A 600V系列，它包含了單相/三相輸入整流橋 制動單元（或PFC功率因數單元） 六單元IGBT NTC溫度監測。但不包括驅動電路。有的專業廠例富士等將整流、制動、IGBT、保護、驅動、控制全部一體化集成模塊，那樣使用更方便、安全、可靠。其特點是：

A、集成全部器件及電路；B、體積小，功率大，損耗低，較穩定；C、優化內部布線，減少寄生噪音；D有完全的自保護電路，具有快速、靈敏；E、唯一不足的是當其中有一個器件壞時，將造成整體的報損，它不同于分離方式模塊，只局限于損壞的更換就可。

2、對IGBT的Vge與Vce的加壓次序

眾所周知變頻器內部的測量電路、保護電路、驅動電路、轉換電路、隔離電路、CPU、柵極電路等，所用的電子器件，例TTL、COMS、運放、光耦等都由開關電源提供所需的不同電壓值，對IGBT來講Vge是由開關電源提供±5-15V電壓，但Vce是由主電路經三相整流橋?yàn)V波后的DC電源（P N ）提供的，為確保IGBT的使用安全及誤導通，故對Vge與Vce加電壓次序有要求。必須是先加Vge且待穩定后（截止偏壓-15V，導通偏壓 15V），再可加Vce。切莫當G極懸空或未穩定時就加Vce（幾百一千伏），因?yàn)镃gc極間的耦合電容就可將IGBT誤導通，以致過高的dv/dt造成電擊穿而損壞。為避免上述現象的發生一般用延時電路方法，使Vce延時Vge約0.2秒，這樣大大的提高了使用上安全性、可靠性，尤其是中、大功率的器件更應注意的。

第四節 IPM變頻模塊產品未來技術發展趨勢

為適應計算機、通訊、空間技術以及各種大容量的工業電力變流裝置和電動機驅動要求，為了提高產品在市場上的競爭力，在IPM的基礎上開發出高集成化，智能化，標準化，并適合各種不同用戶應用要求的用戶專用功率模塊（ASPM），它是把變流裝置所有硬件盡量集成在同一芯片上，如把逆變裝置的整流器，逆變器的IGBT和FWD，制動IGBT以及快速二極管集成在一個芯片上，使之不再有額外的引線連接。目前市場上已大量供應作小功率電機控制用的0.1kW到1.5kWASPM模塊，一臺7.5kW電機變頻裝置ASPM模塊，其體積僅為600mm×400mm×250mm,從而達到體積小，重量輕，裝置成本低，寄生電感小，并大大提高高頻變流裝置的可靠性，21世紀被稱作“Allinone”的ASPM模塊將越來越普及。但是，技術上要把幾百安、幾千伏的電力半導體器件與邏輯電平僅為幾伏、幾毫安的集成電路集成在同一硅芯片上將非常困難。然而采用混合封裝形式的集成電力電子模塊（IPEM）將非常合適和經濟，三維多層結構的集成技術，可大大擴大IPEM的功率范圍，圖9為分層多芯片IPEM結構圖。圖9中IGBT等器件制成可安裝的管芯形式，它們被安裝在具有高導熱率且絕緣的襯底板上，利用獨特的電通路來實現各器件的互聯。IPEM的控制電路，柵極緩沖器，電流和溫度傳感器，電平位移電路和保護電路，都利用表面貼裝元件安裝在已燒制好的普通陶瓷片上，一個微處理控制器與IPEM接口，提供所需的控制功能，這種以高集成度為特色的混合結構，結合無源元件的電磁集成，采用新型材料、熱控技術以及諧振軟開關技術所制成的IPEM為新世紀電力電子技術的發展開辟了新途徑。
