第一節 精密數顯數控轉臺生產工藝介紹

以沈陽機床股份有限公司H M S8 0 型臥式加工中心數控回轉工作臺的設計為例,講述該數控回轉工作臺的設計過程。

根據機床的總體設計方案，制定數控回轉工作臺的主要技術參數如表：

1、結構設計

數控回轉工作臺由工作臺、回轉座、伺服電動機、滑座、定位板和防護板等組成。

數控回轉工作合外觀

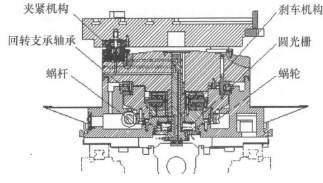

工作臺板的夾緊與松開都由液壓控制，采用德國先進的夾緊機構，結構類似于主軸的松夾刀機構，通過液壓推動活塞來實現爪組的閉合與張開。爪組閉合夾緊固定在工作臺板下的拉釘，從而實現工作臺板的夾緊；爪組張開松開固定在工作臺板下的拉釘，從而實現工作臺板的松開。該數控回轉工作臺采用蝸輪蝸桿傳動形式，蝸桿設計成雙導程形式，利用導程變化即可消除傳動間隙，提高傳動的精度;選用德國INA公司的回轉支承軸承和海德漢公司的圓光柵測量裝置，顯著地提高了數控回轉工作臺的定位精度。數控回轉工作臺剖視圖見下圖：

數控回轉工作臺剖視圖

在該數控回轉工作臺上，首次使用了具有雙剎車彈簧片的自制剎車機構。該剎車機構工作原理如下：

正常工作時，通過固定在夾緊螺釘上碟形彈簧的作用，剎車彈簧片向兩側張開，使剎車彈簧片與夾緊板之間保持0. 5 mm的間隙，夾緊板能夠正常旋轉;當需要?jiǎng)x車時，在液壓的作用下兩個小活塞克服碟形彈簧的張力，迫使兩個小活塞相向運動，使剎車彈簧片緊緊夾住夾緊板，工作臺轉動被迫停止，從而達到剎車的目的;當剎車需要松開時，只需要撤去液壓，小活塞在碟形彈簧張力的作用下自動向兩側張開，從而使固定在兩個小活塞上的剎車彈簧片松開夾緊板，此時工作臺能夠正?；剞D(zhuǎn)。剎車機構放大圖見圖

剎車機構放大圖

數控回轉工作臺采用蝸輪蝸桿傳動形式，因?yàn)槲佪單仐U傳動具有以下特點:結構緊湊、傳動比大，沖擊載荷小、傳動平穩、噪聲低，傳動具有自鎖性。數控回轉工作臺的動力由交流伺服電動機提供，依靠帶輪通過同步齒形帶傳送到雙導程蝸桿，靠蝸輪蝸桿傳動來實現工作臺的回轉。驅動裝置展開圖見圖：

驅動裝置展開圖

2、數控回轉工作臺電動機的選擇

該數控回轉工作臺選用德國西門子AC系統交流伺服電動機。這是一種專門為機床進給驅動而開發設計的永磁型電動機，具有高轉速、大扭矩、大容量和極高的耐熱性等基本性能。

預選電動機為SIEMENS的1FT6086—1AF71—lAGl型伺服電動機，電動機參數為(5.8 kW , 3000r/min，18. 5 N•m，66.5x10-4kg•m2)。

2. 1數控回轉工作臺傳動比計算

此時電動機轉速小于電動機額定轉速，電動機選擇合理。

2. 2數控回轉工作臺扭矩計算

由以往的計算可知，銑削加工時消耗功率最大，故以銑削加工求P切。

計算切向銑削力F切為

式中:F切為單位銑削力，根據鑄鐵試料(HT200 )，由手冊查得F0 = 2 059 N/mm2 ；αe為銑削寬度，αe = 100 mm ;

αp為銑削深度，αp=5 mm，fz為每齒進給量，fz=0. 35 mm；z為銑刀齒數，z=8;D為銑刀直徑，D=160 mm。

銑削加工時，數控回轉工作臺勻速轉動，此時加速力矩為0;由于采用回轉支承軸承，因摩擦力產生的力矩很小，考慮到安全系數，此力矩可以忽略不計。預選電動機的額定扭矩為18. 5 N•m，大于所需扭矩，因此，所選電動機滿足設計要求。

2. 3工作臺回轉慣量的計算

工作臺回轉部分及工件總質量:M= 1000+2 000=3000kg

工作臺回轉部分及工件總回轉慣量：

式中：J為總回轉慣量,kg•m2，M為回轉體的質量；l為工作臺邊長，l=0.8m。

折算到電動機軸上的轉動慣量為：

因?yàn)榛剞D(zhuǎn)運動不像直線運動那樣要求那么高的動態響應，通常只要求伺服電動機的轉動慣量大于作用在伺服電動機軸上負載轉動慣量的1/10以上就可以。查電動機樣本得，電動機的轉動慣量為了J電機=66. 5 x 10-4 kg•m2>J負載/10。因此，所選電動機滿足設計要求。

3、總結

機床樣機裝配完成后，對數控回轉工作臺進行精度檢測，通過檢查數據表明該數控回轉工作臺的幾何精度和定位精度都符合設計要求;對該數控回轉工作臺進行重切試驗和精切試驗，結果表明該數控回轉工作臺工作精度滿足設計要求。此外，該數控回轉工作臺在工作過程中運轉平穩、噪聲低、剎車及時可靠，能夠達到預期設計效果。

該機床樣機試制完成后，在2010年南京中國數控機床展覽會上展出，榮獲中國機床工具工業協會頒發的“春燕獎”，并且被國內某客戶搶購。從客戶反饋回來的信息看，該數控回轉工作臺在實際應用中運轉穩定、定位精度高，完全能夠滿足客戶需要。

第二節 國外精密數顯數控轉臺生產工藝發展階段比較

國外生產精密數顯數控轉臺的企業主要有PEISELER 、MMK、FIBRO、BOST，精密數顯數控轉臺都是用直接驅動技術，而國內的技術還處于機械傳動階段。

第三節 我國精密數顯數控轉臺生產工藝創新路徑

我國80年代中期前生產的精密轉臺全部為機械式或光學機械式轉臺,即圓分度基準采用金屬度盤或光學度盤。工作時,工人操作費時、費眼睛,精度不高,效率低,無法自動化,滿足不了現代化生產的需要。因此開發精密數顯轉臺勢在必行，有很大的潛在市場,并對于改造舊機床、提高設備利用率、提高機床精度以及研制生產新機床具有重要意義。

第四節 國內精密數顯數控轉臺生產設備介紹

精密數控轉臺的生產設備主要為數控車、銑、磨床、切割機等機床。

第五節 國內精密數顯數控轉臺生產設備應用 分析

我國數控切割機從20世紀70年代由分離元件起步，至今已發展成用微機控制切割機。生產廠家也逐年增加，目前生產各類切割機的廠家已近40家，世界四大著名切割機專業制造商，也先后來到中國投資建廠生產各類中、高檔切割機。國內切割機 行業 經過多年的發展，在專業技術上也有了很大的提高。目前，具備一定的研發和生產能力的企業有哈爾濱華崴、金鳳公司、深圳博利昌、中船611所及無錫華聯等企業，年產數控火焰切割機2000余臺。其產品性能已接近國外同類產品標準，并有少數指標超過國外標準，產品質量在逐年提高，完全可以滿足國內不同用戶需求，替代了部分進口產品，還有部分產品出口。但在一些特殊切割方面和專用系統開發方面同國外公司相比還有一定的差距。

空氣等離子切割機是利用高速、高溫、高能量的等離子氣流來加熱和熔化被切割材料，利用空氣壓縮機提供的壓縮空氣作為工作氣體，排除已熔化金屬的氣流，從而達到切割金屬的目的。可以切割碳鋼、合金鋼和不銹鋼及銅、鋁等有色金屬?？諝獾入x子弧切割，因其離子氣與切割氣均采用壓縮空氣而受到用戶歡迎，并在各應用領域被廣泛的采用。同時，為了提高切割質量、保證被切割零件的尺寸精度、改善勞動環境、減輕工人勞動強度和提高生產效率，又研制出一系列半自動和全自動等離子弧切割設備。

第六節 我國精密數顯數控轉臺技術研發 分析

我國直驅技術的發展與國際水平有很大差距。自2005年起國內就開展了以力矩電機為核心驅動元件的轉臺的技術 研究 和產品開發，但大多尚停留在產品樣機階段。在力矩電機相關技術領域，國內與國外也存在較大差距。國際上90年代初開始應用，現在進入普及階段。國內90年代中期才開始 研究 ，而成功的應用還比較少。包括凱奇電氣、華中數控都展出過樣機，均未形成批量產品。哈爾濱工業大學、沈陽工業大學都在力矩電機設計和應用方面開展了許多 研究 工作，也為社會小批量提供了一些力矩電機產品，大多配置德國科比的驅動器。2009年北京CIMT上，煙臺環球展出了應用西門子力矩電機的轉臺樣機。
