第一節 尼龍66生產工藝流程 分析

尼龍66聚合工藝實現工業化的有兩種，一種為連續聚合工藝，一種為間歇式聚合工藝。這兩種工藝原理是一樣的，都是己二胺和己二酸縮聚得到尼龍66高聚物，其不同主要在于工藝流程。

1、連續聚合工藝

連續聚合工藝是先將鹽儲槽內濃度50%的尼龍66鹽液分批送入計量槽，并在計量槽中根據生產的產品情況加入不同的添加劑，經過攪拌混合的尼龍66鹽液靠自重分批流入第二中間槽。第二中間槽內的尼龍66鹽混合液，再由鹽供給泵通過鹽過濾器、鹽預熱器連續地供給濃縮槽，通過蛇管間接加熱，除去部分水分，把鹽液濃度提高到70%。反應器供給泵將濃縮后的鹽液送出，經第一、二鹽預熱器進入反應器，在17.5kg/cm2的壓力下進行初步縮聚，出反應器的預聚物，用輸送泵連續送至閃蒸器，在閃蒸器內物料的壓力逐步降至常壓，以使聚合物中水分迅速分離出來。根據不同產品的需要，可在閃蒸器供給泵與閃蒸器之間物料管中，用注入泵將二氧化鈦懸浮液分散到預聚物中。出閃蒸器的預聚物、靠自重連續進入前聚合器中，在此常壓下，殘存的水分進一步被分離，從而使聚合物的相對粘度提高。出前聚合器的聚合物，用后聚合器供給泵送到后聚合器，聚合物中殘存的水分和進一步縮聚生成的水分，在真空條件下被除去，從而使聚合物的粘度(分子量)被調整到產品所需要的范圍內，而后直接紡絲或做成切片。

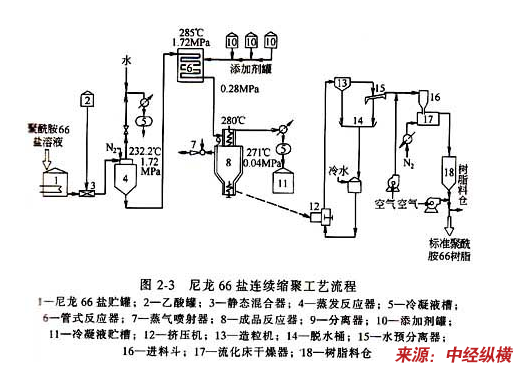

連續法生產尼龍66樹脂工藝流程圖

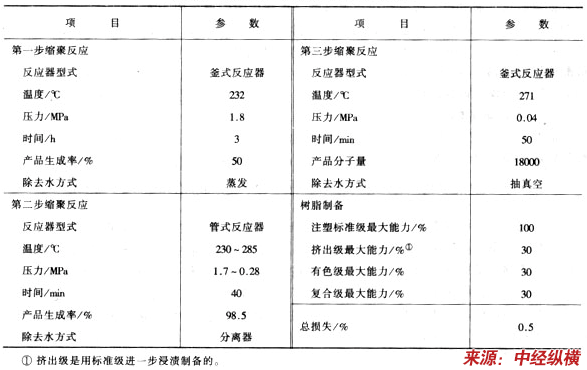

連續法生產尼龍66樹脂工藝條件

2、間歇式聚合工藝

間歇式聚合工藝就比較簡單，把鹽液由儲槽根據設定分批打入濃縮槽，在此把50%的鹽液濃縮到80%，然后排入聚合釜，在聚合釜中經過加熱階段把釜內壓力升到17.5kg/cm2，而后進入預聚階段，當物料達到一定溫度時進入減壓階段(如果需要添加二氧化鈦則在預聚階段的適當時候加入)，釜內壓力根據設定分幾段緩慢減至設定值(設定值接近常壓)，然后進入完成階段、其時間為30分鐘左右，聚合物的分子量可以通過改變完成階段壓力的設定來調節，此階段完成后進行擠出切粒，切粒后切片，經干燥后根據需要可以紡絲或做成工程塑料等產品。因此，可以把連續聚合理解為各個聚合反應階段在各個不同的，但職能比較單一設備中完成，而間歇式聚合是在同一設備中完成不同階段的反應。

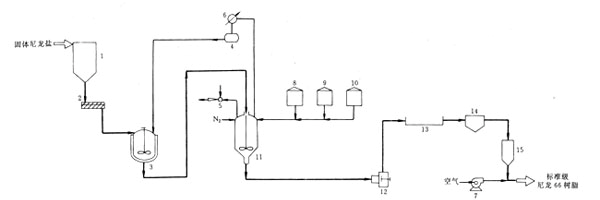

尼龍66樹脂制備間歇工藝流程

1-尼龍鹽貯罐；2-螺桿輸送機；3-溶解釜；4-冷吸物接收罐；5-燕汽噴射器；6-熱文換器；7-鼓風機　8-乙酸罐；9,10-添加劑罐；11-反應器；12-擠出機；13-水浴槽；14-切粒機；15-樹脂貯罐

第二節 國外尼龍66生產工藝發展階段比較

近幾年來，尼龍66的改性技術發展比較快。羅地亞開發出一種尼龍66新技術產品。

借2007年K展之機，羅地亞推出了TECHNYLSTARTMAFX，一種創新的尼龍66技術，它將超強的流動性與迄今為止最高的增強性能相結合。除了獨特的剛性和耐溫性，這一基于新型尼龍66的聚合的創新技術使其具備了無與倫比的易加工性。它拓寬了尼龍66的應用范圍，縮小了通用聚酰胺與成本較高的高性能塑料及金屬解決方案之間的差距。

第三節 我國尼龍66生產工藝創新歷程與途徑

平頂山神馬工程塑料有限責任公司專門從事尼龍66切片和改性工程塑料的生產與開發。為了革新尼龍66改性生產技術，該公司在充分利用自身成熟的連續、間歇兩種聚合生產經驗和螺桿改性技術資源基礎上，大膽創新，銳意進取，向傳統改性技術發出挑戰，提出了尼龍66在線改性的生產方法。

1、工藝設計

尼龍66切片在線改性生產工藝以連續聚合的尼龍66高溫熔融態聚合物為原料，通過計量泵、夾套保溫管和熔斷閥直接進入螺桿，在螺桿不同區段加入適用的助劑，以生產出性能優良的改性尼龍66產品。

尼龍66切片在線改性生產由鹽貯存工程、聚合工程、螺桿切粒工程、輸送工程、包裝工程等步驟組成。

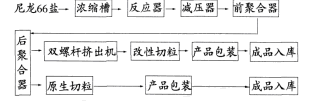

尼龍66切片在線改性生產流程

2、工藝技術特點

1）工藝設計靈活合理，裝置運行穩定可靠，生產操作簡便；

2）原料為熔融態，性質均勻，有效降低高溫氧化降解，產品理化性能指標得到很好保持；

3）改性助劑可在不同時機加入，有機融合化學反應和物理改性，產品性能更加優良穩定；

4）不需配置上料系統和高混設備，生產工序簡潔，能耗少，成本低。

第四節 國內尼龍66生產設備簡介

1、連續聚合所用設備：

尼龍66鹽貯罐、醋酸罐、靜態混合器、蒸發反應器、冷凝液槽、管式反應器、蒸汽噴射器、成品反應器、分離器、添加劑罐、冷凝液貯槽、擠壓機、造粒機、脫水桶、水預分離器、進料斗、流化床干燥器、樹脂料倉。

2、間歇聚合所用設備

料倉、螺旋運輸器、溶解釜、冷凝器、反應器、蒸汽噴射器、醋酸罐、添加劑罐、擠壓機、水浴、造粒機、料倉。

第五節 國內尼龍66生產設備應用現狀

1、蒸發式冷凝器

蒸發式冷凝器在西方發達國家得到日益普遍應用，在國內的應用中，由于西北地區缺水的實際情況，目前蒸發式冷凝器在西北地區推廣和應用較多，賓館、辦公樓、商場等民用建筑和印刷廠、噴漆車間、計算機房等工業建筑及果蔬保鮮、貯藏冷庫、溫室等農業建筑的冷卻空調設備基本都采用了蒸發式冷凝器，啤酒、食品、飲料、制藥、石油、化工等 行業 也越來越多的采用蒸發式冷凝器，據一些公司的應用數據顯示，其冷凝效果好、節能節水的特點是顯而易見的。

2、造粒機

造粒機是一種可將物料制造成特定形狀的成型機械。廣泛應用于化工、石化、制藥、食品、建材、礦冶、環保、印染、陶瓷、橡膠、塑料等領域。根據結構和工作原理又個分為CF型回轉帶式冷凝造粒機、平形雙螺桿擠出機、轉鼓干燥制片機、對輥干法造粒機（簡稱對輥造粒機）、對齒造粒機、盤式真空冷凝造粒機等。

第六節 我國尼龍66生產設備技術研發動態

1、蒸發式冷凝器研發

國內最早 研究 蒸發冷卻技術始于20世紀80年代，但由于當時國內制造水平和對節能節水應用技術意義的認識不足，該技術并未在國內引起足夠的重視，相關的理論與實驗 研究 文獻也不多見。90 年代后期，隨著國家和企業對節能節水的重視，對非飽和蒸發冷卻技術的 研究 逐漸增多起來， 研究 的內容也更加深入。在理論 研究 方面，蔣常建等以管內走工藝水的橫流式蒸發冷卻塔為 研究 對象，借鑒王鐵軍的逆流式冷卻塔熱力計算的數學模型，提出了一種準三維的計算方法；定義了一系列量綱為1 參數，通過計算得到了橫流式E-NTU的關系線圖；討論了各種參數對其熱力性能和E-NTU 關系的影響。王東屏對用噴淋蒸發翅管式冷凝器的傳熱過程進行了 分析 ，建立了傳熱傳質數學模型。唐偉杰通過對帶預冷盤管的蒸發式冷凝器傳熱傳質過程進行 分析 ，得到了冷凝盤管外冷卻水溫度和冷卻空氣焓值沿冷凝器高度方向分布的解析表達式；并在穩態傳熱仿真的基礎上，設計了全年運行的蒸發式冷卻器的配風量方案，可以作為蒸發式冷卻器運行調節的參考。郝亮等采用分布參數法對蒸發式冷凝器建立了數學模型，并進行了數值計算，以及對制冷劑溫度和熱流密度的沿程分布情況和入口空氣狀態變化、配風量和配水量對換熱器性能的影響進行了模擬 分析 。朱冬生等從理論和實驗兩方面對蒸發式冷凝器的傳熱傳質過程進行了 分析 ，包括管排方式（正排和差排）、管間距對換熱效果的模擬比較，風量、噴淋水密度和水的分布狀況對傳熱傳質的影響，填料的影響，濕球溫度的影響等；此外，還對下送風方式進風來流角度對換熱效果的影響進行了模擬和實驗 分析 ，得出最佳進風來流角在-15°～20°。劉煥成參照美國ASHREA標準64—74對下進風上排風（即風水逆流式）并采用圓管換熱器的蒸發式冷凝器系統進行了實驗測試， 分析 了冷凝溫度、空氣進口濕球溫度、風量和噴淋水量對氨蒸發式冷凝器單位面積熱負荷的影響，同時驗證了在不同工況下氨蒸發式冷凝器冷凝能力變換曲線的可靠性；實驗結果還表明，當氨蒸發式冷凝器的結構尺寸確定以后，在影響單位面積熱負荷的各種因素中，冷凝溫度和空氣的進出口濕球溫度最為顯著，其次是迎面風速，影響最小是淋水量；并指出設計時采用較大風量和較小的噴淋水量是合適的。劉憲英等對蒸發式冷凝技術應用于家用空調系統的效果性進行了試驗 研究 。實驗結果顯示：采用蒸發式冷凝技術可大大提高冷凝效果，從而提高系統效率，擬合的實驗公式可作為工程實踐的設計參考依據。周景鋒等則對蒸發式冷凝技術應用于熱泵式海水淡化系統進行了試驗嘗試，為開拓該技術的應用領域提供了借鑒。史一忠等則分別從不同角度對蒸發式冷凝器換熱盤管的防垢除垢方面進行了 分析 和論證。馬瑞華等結合了套管式冷凝器和蒸發式冷凝器的優點,設計了一種新型的套管蒸發式冷凝器，它具有節約水流量,節能,傳熱能力比蒸發式冷凝器更強的優點,更大地利用了換熱空間,使得傳熱能力大大增強。在相同情況下,它的熱流密度大約為蒸發式冷凝器的1.5倍。試驗證明機組性能系數達4.5～5.0,比現有機組高20%～85%,水泵配置電機功率減少30%～60%。

2、造粒機技術

中國最近以全面、協調、可持續的科學發展觀為指導思惟，制定了至2020年的中長期能源科技發展戰略與發展 規劃 ，這一能源環境發展戰略的制定，也為中國造粒機技術的發展指明了方向，探索塑造粒機技術的新型發展道路勢在必行。與工農業出產中的其它操縱環節比擬，塑料造粒機過程的節能與防治污染任務尤其迫切。

造粒機功課涉及國民經濟的廣泛領域，它不僅是大批工農業產品不可或缺的基本出產環節，造粒機也是中國的耗能大戶，所用能源占國民經濟總能耗的12％左右。另外，造粒機過程造成的污染又經常是中國環境污染的重要來源，造粒機技術的提高同整個國民經濟的發展有十分緊密的關系。

首先，造粒機操縱涉及的領域極為廣泛，而中國的造粒機能耗占整個產業能耗的比例幾乎比英國高一半，達到12％。

其次，造粒機對環境的污染也相稱嚴峻。在應用最廣的各類常規造粒機設備中，有四分之三以上是熱風塑料造粒機，這類造粒機設備對環境的污染非常嚴峻，對于造粒機系統燃煤爐的改造已成為亟待解決的重要課題。進步造粒機過程的能源利用效率和防治對環境的污染是相輔相成的。減少1億噸標煤的能源消耗，在中國即可減少6400萬噸以上CO2和SO2的排放，其環保效益十分明顯。
