第一節 錫焊條生產工藝介紹

錫條，顧名思義即是條形的錫焊料，被業界簡稱錫條。主要用于波峰焊和浸焊，是目前電子焊料中消耗量最大的品種；少量也用于火焰釬焊或烙鐵焊大結構件和長焊縫。是所有電子、電器等產品最為重要和必不可少的連接材料，全球年消耗量約10萬噸。

焊條制造工藝就是按焊條配方的設計要求制備涂料和焊芯，并把涂料涂敷在焊芯上，使之達到規定的形狀、尺寸，經烘干成為焊條的一種手段。

焊條品種型號復雜，規格尺寸多，質量要求嚴，在制造上具有生產周期短，連續作業性強，產量大的特點，所以要生產出一種優質焊條，除了有最佳的焊條配方設計、正確地選用原材料外，還必須有與之相應的制造工藝、裝備和嚴格的檢查測試手段。

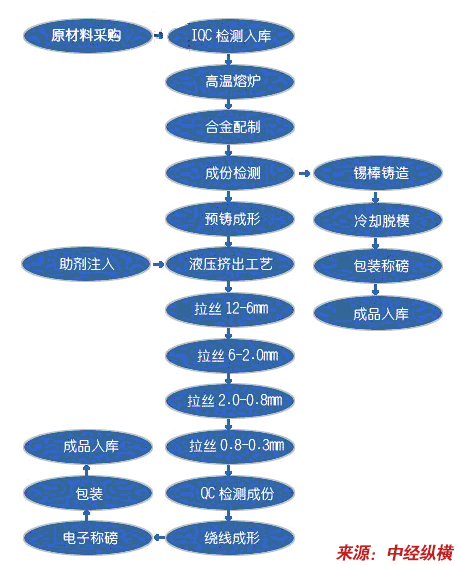

錫焊生產流程

第二節 國外錫焊條生產工藝發展階段比較

錫條按環保分類，包括有鉛錫條和無鉛錫條。

目前常用的無鉛錫條有：錫銅無鉛錫條(Sn99.3Cu0.7)，錫銀銅無鉛錫條(Sn96.5Ag3.0Cu0.5)，0.3銀無鉛錫條(Sn99Ag0.3Cu0.7)，高溫型無鉛錫條(SnSb)。

常用的有鉛錫焊條主要有：63/37焊錫條(Sn63/Pb37)，60/40焊錫條(Sn60/Pb40)和高溫焊錫條(400度以上焊接)。

1、錫焊料無鉛化發展過程：

鉛的特性：耐酸堿、耐腐蝕、有毒性(特別是鉛化合物、鉛蒸汽、鉛粉塵)、性質穩定。

截止2010年末，全國申請無鉛焊料專利在300項以上，類型有：

1）抗氧化無鉛焊料系列；

2）SnAgCu系列(多元合金、低銀方面)；

3）SnCu系列(SnCuNi等多元合金)；

4）SnBi及多元合金系列；

5）錫基多元合金各種RE系列等。

國內無鉛焊料使用類別(三元合金)：

1）Sn(3.0-3.5)Ag(0.5-0.7)Cu；

2）Sn1.0Ag0.7Cu至Sn0.3Ag0.7Cu；

3）SnCuNiX(X表示添加元素)。

申請專利在10項以上的企業：紹興市天龍錫材有限公司25項；昆山成利焊錫制造有限公司23項；北京康普錫威科技有限公司17項；深圳市億鋮達工業有限公司17項；浙江亞通焊材有限公司16項；郴州金箭焊料有限公司15項；太倉市南倉金屬材料有限公司13項；東莞市千島金屬錫品有限公司10項。

2、錫焊料有鉛化發展過程：

歐盟在2006年7月1日全面禁止有鉛電子產品進入，我國于2007年3月1日正式公布《電子產品污染控制辦法》，綠色電子制造已成為全球發展趨勢，無鉛錫膏已成為世界各國研發的熱門課題，國際先進品牌的無鉛錫膏如阿爾法、田村、千住等已進入中國市場。

目前國際上普遍采用的是錫銀銅無鉛錫，其主要成分錫粉為日本千住公司的專利產品無鉛合金錫銀銅（Sn96.5%Ag3%Cu0.5），雖然其熔點（217-219℃）高于有鉛錫膏的熔點（183℃），但符合環保要求，且可靠性強，是使用較廣的第一代無鉛錫。但該產品由于銀含量過高，且有日本千住的專利壟斷，因此價格昂貴。

第三節 我國錫焊條生產工藝創新路徑

1、1985年西北大學在半導體冷凝器焊接上采用BiSbSnLi等無鉛焊料申請了專利；

2、1992年紹興市天龍錫材有限公司申報了SnZn焊料制備方法專利；

3、2001年大連理工大學正式以“無鉛焊料”名目申請了專利；

4、2002年郴州金箭焊料有限公司申請了“SnAgCuSbIn”多元合金無鉛焊料專利；

5、2003年深圳市億鋮達工業有限公司申請了SnAgCuP無鉛焊料專利；

6、其他。

第四節 國內錫焊條生產設備介紹

錫焊條的生產設備主要有：立式擠壓機、拉絲機、手動繞線機、臥式擠壓機、連和自動繞線機等以及其他配套設備。

1、立式擠壓機

立式擠壓機，具有獨立的動力機構和電氣系統，并采用按鈕集中控制，可實現調整、半自動兩種操作方式，它由組合模具，主機、控制機構及液壓站四大部分組成，通過管路及電氣系統裝置聯系起來構成完整的一體，而實現一次成型小直徑帶芯合金線的擠壓工藝，它與傳統的多工序的生產線相比，具有單機生產、設備簡單、投資少、成本低、勞動強度低，占地小，適應范圍廣泛等優點。

2、拉絲機

拉絲機也被叫做拔絲機、拉線機英文名稱為drawing machine， 是在工業應用中使用很廣泛的機械設備，廣泛應用于機械制造，五金加工，石油化工，塑料，竹木制品，電線電纜等 行業 。

3、手動繞線機

適宜中型以上電機扁線平繞、、立繞。內裝自動化調速系統，繞線機拉動重量＞400kg,無極可調速0－150轉/分，梭型線圈周長拉到2-3m左右，電機功率0.75KW，擺線針輪減速，單排鏈條傳動，配放線架與簡易漲緊制動裝置。

4、臥式擠壓機

臥式擠壓機分為：臥式金屬冷擠壓機和閉式單點壓力機。

臥式金屬冷擠壓機系列有：600KN、2000KN、2650KN、3150KN、5000KN等，此類產品廣泛適用于生產電容器鋁罐、化工包裝鋁瓶、農藥包裝鋁瓶、化妝品包裝鋁瓶、電池鋅筒、飲水瓶、汽車零件、炮彈彈筒等。

閉式單點壓力機系列有：1600KN、2500KN、4000KN、6300KN等，該系列產品可以進行沖裁、成形、彎曲、淺拉伸等，對沖制各種薄板成形零件更為合適，廣泛適用于汽車、拖拉機、船舶、農業機械、輕紡機械、電氣、電機、儀表、航空、兵器等 行業 。

5、自動繞線機

自動繞線機：顧名思義繞線機是把線狀的物體纏繞到特定的工件上的機器。常用的自動繞線機繞制的線多為漆包銅線(繞制電子、電器產品的電感線圈)，紡織線(繞制紡織機用的紗綻、線團)，還有繞制電熱器具用的電熱線以及焊錫線，電線，電纜等。

第五節 國內錫焊條生產設備應用 分析

設備發展三個階段：

第一階段：立式擠壓機、單頭拉絲機、手動繞線機；

第二階段：250噸臥式擠壓機、連續水箱拉絲機；

第三階段：350-500噸擠壓、壓軋、連續拉絲機和自動繞線機等以及其他配套設備。

第六節 我國錫焊條技術研發 分析

錫條的制備工藝較簡單，主要包括配料、熔煉和澆鑄兩道工序，并嚴格控制氧化程度及金屬、非金屬雜質含量。其中熔煉溫度和澆鑄溫度兩個參數對錫條質量影響較大。錫條制備簡單，技術門檻低，因而競爭異常激烈，目前定價僅在原材料成本上加上微薄的加工費，一旦原材料錫的價格短期內大幅波動，就可能將那一點點微薄利潤一掃而空，甚至虧損。
