第一節 國內防爆電加熱器產品 技術工藝 研發動態

1、鎮江恒安防爆電器有限公司防爆氣體電加熱器取得高新技術成果鑒定證書

鎮江恒安防爆電器有限公司生產的防爆氣體電加熱器主要應用于對氫氣、一氧化碳、甲烷等易燃易爆氣體進行加熱，也可用于加熱空氣、氮?dú)?、二氧化碳，以及高溫下相互間無化學反應的混合氣體。本設備壓力容器及電加熱元件一般使用不銹鋼材質，抗腐蝕性強，單套功率大，使用壽命長。

產品于2005年12月24日通過了江蘇省科學技術廳組織的鑒定會，并于2005年12月27日取得了高新技術成果鑒定證書，證書編號：蘇科鑒字[2005]第1040號。

2、揚州凱翔電氣制造有限公司是“防爆電加熱器”和“防爆電伴熱”設備、元件的專業生產企業。集研發、設計、制造和施工于一體。主導產品：防爆電加熱器、貯罐式電加熱器、風道式防爆電加熱器、浸入式隔爆加熱芯、異型電熱管、自動恒溫防爆電加熱器、中央空調冷熱水機組輔助電加熱器、LCD型履帶式加熱器、QZD框架式電加熱器、LCD-G型哈夫式履帶式加熱器(對開型)、LCD-X型吸附式電加熱器、SCD型繩式加熱器、硅酸鋁針刺毯、熱處理溫度控制箱、梳狀式加熱器、陶瓷加熱器、硅橡膠加熱器、鑄鋁加熱器、螺栓加熱棒（交.直流）溫度控制柜、汽輪機螺栓加熱棒（硬、軟管式）、除塵器灰斗電源控制柜及板式加熱器、HMI加熱電纜、電伴熱帶系列、BXP型隔爆配電箱、對流式加熱器（溫控型），擁有國際最先進的防爆溫度自動控制電氣系統等。

3、云龍防爆：電加熱器生產的龍頭企業

鎮江云龍電器設備有限公司創建于1982年，當年從事普通電加熱器的生產，到1988年因國內石化,軍工的發展需要，公司展開了對防爆電加熱器成套設備的 研究 及市場開發，并通過國家級儀器儀表安全監督站檢測，領取到防爆合格證.防爆等級為ExdⅡCT1-T6，防護等級為IP66,所有產品均按照國標GB3836.1～3-2000生產。

鎮江云龍電器設備有限公司建成一個從科研、設計、制造一體化的隊伍，有高級工程師3名，容器專家2名、工程師8名、技術員11名。專業為客戶設計、制造特殊型號的電加熱器，防爆電加熱器，普通電加熱器，防爆電熱管，油罐電加熱器，導熱油電加熱器，熱煤電加熱器及壓力容器，鑄銅鑄鋁防爆電加熱器，異型電加熱器，過濾油磁棒、格柵，規格齊全。

在90年代，鎮江云龍電器設備有限公司生產的防爆電加熱器及自動恒溫控制柜在國家大型重點工程中發揮顯著的作用，優先取代了進口產品。為航天工業部火箭發射、軍工產品、秦山核電站、蘇州熱工 研究 院、國家水立方、華中師大石化 研究 所、中石化煉油、采油、海上平臺提供一大批優質價廉的產品，并得到了用戶的一致好評。

第二節 國外防爆電加熱器產品 技術工藝 研發動態

一、日本

根據國際電工委員會最近幾次會議文件的精神，日本最新修訂版1985年《新工廠電氣設備防爆指針》RHS—TR—85—1。對于氣體、蒸氣防爆危險場所劃分，逐步向同際電工委員會趨向一致。

《新工廠電氣設備防爆指針》小對于場所分類，也根據爆炸性環境生成的頻率和時間按危險程度分為0種場所、1種場所和2種場所三大類，并指示危險場所不只是平面還包括空間，這和IEC提出的三度空間概念是一致的。

各類危險場所定義如下：

0種場所：指在正常狀態下，連續地、長期地形成有爆炸性環境的場所，所謂“長期”是指長期連續的，另外也包括短期但經常反復出現的情況。

1種場所：指在正常情況下，周期性地、經常地形成有爆炸環境的場所。

2種場所：指在不正常情況下，有可能形成爆炸性環境的場所。

此處所謂正常情況是指正常運行和操作的頻繁程度，它不是指理想的或完好的狀態而言，而是表示在現實生產操作中發生危險大氣頻率的一種概念，例如危險性物料產品的取出，密閉容器蓋的開閉，安全閥、排放閥的工作等狀態。

這里所說“不正常情況”是相對“正常情況”而言的，是表示頻繁程度的一種概念。例如指因容器或配管等裝置的破損故障或因操作失誤，造成可燃性氣體、液體的跑漏和泄放等形成危險大氣，但是不包括天災諸如地震等超山預料的大災難以及在工廠中超出電氣設備防爆范圍的情況。

二、歐盟

德國標準VDE0165《爆炸危險場所電氣設備安裝》中規定爆炸危險場所的劃分是按危險性爆炸氣氛出現的或然率來劃分爆炸危險區的。對存在易燃?xì)怏w、蒸氣和薄霧的場所分為：0區：指危險性易爆氣體經?；蜷L(zhǎng)時間存在的場所。

1區：指危險性易爆氣體偶然出現的場所。

2區：指危險性易爆氣體很少且短時間出現的場所。

總的說來是與國際電工委員會相一致的。

第三節 近年國內外防爆電加熱器 技術工藝 研發成果回顧

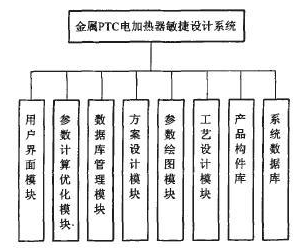

電加熱器敏捷設計系統的總體架構如圖所示．該系統由用戶界面模塊、參數計算優化模塊、數據庫管理模塊、方案設計模塊、參數繪圖模塊、工藝設計模塊以及產品構件庫和數據庫組成．用戶界面模塊提供用戶與系統進行參數交互的途徑，主要由對話框形式組成；參數計算優化模塊在系統取得用戶輸入?yún)?shù)后對其進行條件校核及優化計算；數據庫管理模塊是其他模塊與數據庫之間進行數據交換的橋梁，以保證數據正確讀取及存儲的高效性；方案設計模塊智能地根據輸入?yún)?shù)完成方案設計，并調用產品構件庫中的相關構件交由參數繪圖模塊實現整套產品的工程圖繪制；工藝設計模塊生成保障生產質量的產品工藝文件；產品構件庫中存儲著產品構件工程圖，在智能方案設計模塊成功產生符合設計工藝要求的產品設計方案后，將需要用到的產品構件信息調入數據庫以備參數繪圖模塊使用．

系統總體設計

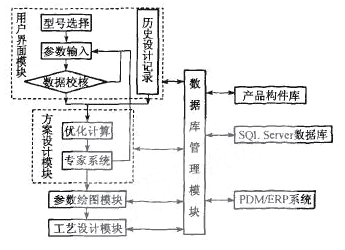

電加熱器敏捷設計系統的運行流程圖如下圖所示．設計者在用戶界面中選擇產品型號，并輸入必要的初始參數后，系統進行優化設計，并調用專家系統方案設計模塊，根據以往成功地設計經驗產生新的設計方案．同時與數據庫進行交互，得到設計的必要參數和數學模型，并自動進行參數化繪圖．最終生成全套產品工程圖及生產需要的工藝文件，檢查確認后將本次的設計數據及產生的BOM文件、工藝數據傳回?cái)?shù)據庫，供PDM／ERP使用．

系統運行流程圖

第四節 未來防爆電加熱器國內外 技術工藝 研發趨勢 分析

從技術角度看，常用技術還不能滿足應用需求，一些新技術有望解決存在的問題，國內核心技術掌握還不夠，新技術 研究 力度不足;從產品角度看，大部分產品沒有相關標準，爆炸輔助物探測設備在當前應用中占主導地位，產品國產化水平還偏低;從標準化角度看，目前國內外均未形成系統的防爆電器標準體系，標準制定與產品發展不相適應。未來防爆電加熱器的標準體系將更加完善，生產企業增多，技術水平將有快速的提高。

第五節 防爆電加熱器產品同類替代 技術工藝 發展

空間加熱器一般制成隔爆型或增安型兩種防爆型式。增安型加熱器必須采用密閉型，隔爆型加熱器尚可采用非密閉型。

①密閉形電熱器如下圖所示，其結構須符合下列規定：

a．發熱體與管內連接導體均須裝在金屬管內，管內空隙應緊密填充粉狀無機絕緣填料，并須對振動、溫度變化等具有充分的抵抗力。

b．發熱體相互間、管內連接導體相互間以及他們與金屬管的間距須不小于2mm。

對于彎曲形電熱器，其彎曲半徑須不小于金屬管半徑的2倍。

c．管內連接導體與發熱體之間可采用壓接、硬釬焊等連接方式。

d．電氣間隙、爬電距離應符合GB3836．3的規定。

e．金屬管末端的管口絕緣與粉狀無機絕緣填料之間如填充專用絕緣填料，并進行充分的絕緣處理，則可視為一體。

作e規定是因?yàn)榻饘俟芫喙軆?nèi)連接導體的距離小，管口絕緣與粉狀無機絕緣填料接縫處的爬電距離一般難于符合GB3836．1的規定，這時宜采用專用絕緣填充劑填滿接縫并處理，使兩者可視為一體。專用絕緣填充劑必須有良好的絕緣、耐熱、防潮和粘著性能。

f．金屬管末端須進行充分的防潮處理，以免內部絕緣受潮。

g．密閉形電熱器須承受GB3836．1中規定的型式試驗。

h．的專用絕緣填充劑和f的防潮填充劑也可為同一種材料。

管式電熱器

1—連接件；2—管口絕緣；3—金屬管；4—粉狀無機絕緣填料；5—發熱體；6—管內連接導體

筒式電熱器

1—連接件；2—管口絕緣；3—管內連接導體；4—金屬管；5—粉狀無機絕緣填料；6—發熱體

②密閉式電熱器須進行下列試驗：

a．以1．1倍額定電壓、額定頻率通電1min、斷電4min為一周期，重復試驗2000周期后，承受1min下式所示交流電壓的介電強度試驗：

0．8×(2UN+1500V)(最低1600V)

式中UN——空間加熱器的額定電壓，V。

b．以1．1倍額定電壓、額定電流通電5min，斷電狀態全部浸入水中25min為一周期，重復試驗50周期后，在大氣中放置40min，再承受①所示交流電壓介電強度試驗1min。

c．在溫度為+40±5℃，相對濕度為90±%;

>的濕熱試驗箱中放置24h后，立即擦去表面潮氣，用500V兆歐表測量帶電部分與非帶電部分之間的電阻值，須不小于10MΩ。

③非密閉型電熱器如圖2所示，其結構須符合下列規定：

a．發熱體用無機絕緣物絕緣，其周?chē)媒饘侔灞Ｗo(hù)。

b．連接導體與發熱體的連接，可采用壓接、硬釬焊等方式。

非密閉型電熱器

1—發熱體；2—金屬保護板；3—連接件；4—絕緣墊圈；5—云母絕緣板
