第一節(jié) 鋁基中間合金產(chǎn)品概述
鋁中間合金主要用來調(diào)整鋁熔體成份的一種傳統(tǒng)產(chǎn)品，它是一些融化溫度較高的金屬元素，用熔融法和鋁生產(chǎn)中間體，這種中間體的熔化溫度顯著降低，從而使一些熔解溫度較高的金屬元素在較低的溫度下加入到鋁液當(dāng)中，以調(diào)解鋁熔體的元素含量。
第二節(jié) 鋁基中間合金產(chǎn)品特點
1鋁基中間合金產(chǎn)品特點：
1）成分均勻，熔化溫度低。
2）易于破碎，便于加入。
3）成分含量高，易于吸收。
2、Al-P中間合金的組織特點是在鋁基體上分布有大量細小的AlP晶核，與目前各類磷變質(zhì)劑相比有以下優(yōu)點：
1）無煙、無渣、無污染
無任何有害氣體放出，不存在環(huán)境污染問題，是一種綠色環(huán)保型的變質(zhì)劑；無反應(yīng)渣產(chǎn)生，降低鋁耗；由于不存在污染問題，對爐襯、坩堝和工具無腐蝕作用，延長爐襯和坩堝的使用壽命，降低能耗。
2）運輸方便，保存安全，添加方便
同一般的鋁合金一樣，其運輸和保存過程中不存在任何安全隱患；長期存放不失效；添加過程與合金化過程同步，省去變質(zhì)處理時間，既方便生產(chǎn)又提高效率。
3）所需溫度低，變質(zhì)效果穩(wěn)定、長效
由于AlP顆粒在Al-P中間合金中已預(yù)先生成，達到了變質(zhì)效果的高效性；變質(zhì)處理時可不必過熱，在740～850℃范圍內(nèi)均可達到穩(wěn)定的變質(zhì)效果；變質(zhì)效果可保持30小時以上。
4）加入鋁合金中后P的吸收率高（達70%），可定量控制，且加入量少
5）綜合生產(chǎn)成本低
綜合1）、2）和3），可降低綜合成本。
第三節(jié) 鋁基中間合金產(chǎn)品應(yīng)用
鋁合金晶粒細化劑在我國應(yīng)用較晚，近幾年，由于國外引進生產(chǎn)線的工藝要求，才在部分鋁材生產(chǎn)中開始應(yīng)用，對它的作用也開始認(rèn)識，1986年，東北工學(xué)院在國內(nèi)研制成棒狀A(yù)l－Ti－B細化劑，并于1987年批量生產(chǎn)供應(yīng)國內(nèi)鋁材加工企業(yè)使用，以后，在涿縣、沈陽、鄭州等地也開始了晶粒細化劑的研制和生產(chǎn)，而且在應(yīng)用方面也取得了一定的成績。
第四節(jié) 鋁基中間合金產(chǎn)品技術(shù)指標(biāo)
YS-T282-2000 鋁中間合金錠：
1、范圍
本標(biāo)準(zhǔn)規(guī)定r鋁中間合金錠的要求、試驗方法、檢驗規(guī)則以及標(biāo)志、包裝、運輸和貯存本標(biāo)準(zhǔn)適用于配制合金用的鋁中間合金錠
2、引用標(biāo)準(zhǔn)
下列標(biāo)準(zhǔn)所包含的條文，通過在本標(biāo)準(zhǔn)中引用而構(gòu)成為本標(biāo)準(zhǔn)的條文。本標(biāo)準(zhǔn)出版時，所示版本均為有效。所有標(biāo)準(zhǔn)都會被修訂，使用本標(biāo)準(zhǔn)的各方應(yīng)探討使用下列標(biāo)準(zhǔn)最新版本的可能性。
GB/T6987.1^6987.21-1986鋁及鋁合金化學(xué) 分析 方法
GB/T6987.22^-6987.23-1987鋁及鋁合金的化學(xué) 分析 方法
GB/T6987.24-1988鋁及鋁合金的化學(xué) 分析 方法
GB/T8170-1987數(shù)值修約規(guī)則
3、訂貨單內(nèi)容
本標(biāo)準(zhǔn)所列材料的訂貨單內(nèi)應(yīng)包括下列內(nèi)容
3.1 產(chǎn)品名稱
3.2 牌號_
3.3 數(shù)量(重量)
3.4 本標(biāo)準(zhǔn)編號(含年號)
3.5 其他要求
4、要求
4.1 產(chǎn)品分類
合金錠按化學(xué)成分分為18個牌號，合金錠的牌號及化學(xué)成分應(yīng)符合表1中規(guī)定。
4.2 分析 數(shù)值的判定，采用修約比較法，數(shù)值修約規(guī)定按GB/T8170的有關(guān)規(guī)定進行，修約數(shù)位5表山所列極限值數(shù)位一致。
4.3 合金錠的斷口組織應(yīng)致密，不允許有明顯的熔渣和偏析。
4.4 合金錠的表面應(yīng)無霉斑及油污，無夾雜物，但允許有氧化膜，皺皮和收縮裂紋。
4.5 需方對合金錠有特殊要求時，由供需雙方另行商定。
4.6 合金錠外形應(yīng)便于包裝、運輸及使用，其形狀規(guī)格可采用下圖所示。

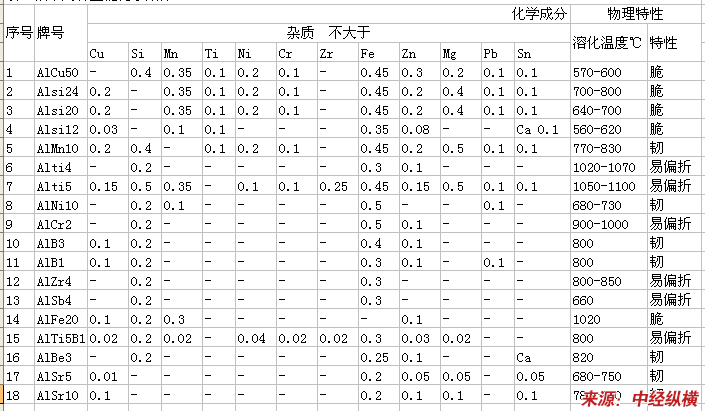

鋁中間合金錠化學(xué)成分表
鋁中間合金錠化學(xué)成分續(xù)表
