第一節 恒流二極管生產工藝介紹

恒流二極管生產工藝流程：

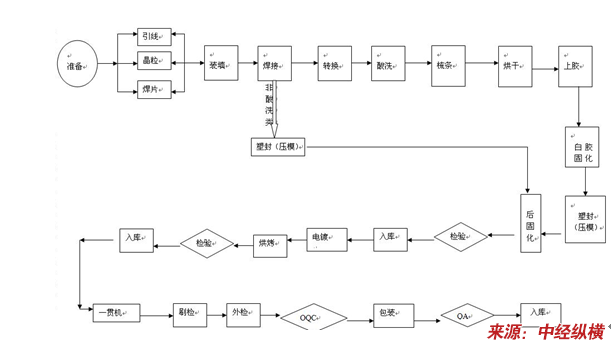

恒流二極管生產工藝流程圖

芯片測試—與引線框架組裝—燒結—酸洗—上膠—烘烤—塑封—后固化—電鍍—印字測試—外檢—包裝—QA檢驗—入庫—發貨。

第二節 國外恒流二極管生產工藝發展階段比較

美國的恒流二極管主要是10毫安以下的產品，國際市場上流通很少。日本的恒流二極管產品主要是20毫安以下的產品，有產品在國際市場上流通，但是技術特性較差，產品種類少，恒流特性不能滿足要求。我國（貴州）的產品種類覆蓋了美國和日本的所有產品型號，大電流指標是日本產品的2-4倍，啟動電壓是日本產品的2/3，恒流區寬于日本產品，恒流精度高于日本產品。我國（貴州）的恒流二極管產品是目前國際上技術參數和質量指標最好的，同時還有和二端恒流管兼容的電流可調整的三端恒流二極管。我國產品全部采用國際標準封裝（日本有部分大電流產品是非標準封裝）。

第三節 我國恒流二極管生產工藝創新路徑

恒流二極管S-183：S新系列恒流二極管在原E/F系列的基礎上做了一些改進和補充，主要體現在以下幾個方面：

1、部分型號產品耐壓值有所提高：E/F系列型號（E-822/F-822---E-153/F153）產品耐壓值在25V--50V之間（其中E-153為25V，F(xiàn)-153為28V）；而S系列型號（S-822---S-153）產品耐壓值均可達到50V，S-183的耐壓為40V。

2、增加了S-183型號產品：E-153/F-153額定電流（12MA--18MA），一般電路應用中，受工作溫度所限制，電流做到（12MA--15MA）；而S-183額定電流范圍是（16MA--20MA），在一般電路應用中電流可做到（16MA--18MA）。

3、S系列產品在元件的封裝上做了改進： E系列為直插系列；F系列為貼片系列，其封裝形式為圓柱型，其焊接面存弧形；而S新系列其封裝形式為長方體，其焊接面為一個平面，與普通的貼片電阻相似，更加符合現代化的生產工藝。

第四節 國內恒流二極管生產設備介紹

1、焊接：需要的設備有打引線機，裝引線機，石墨盤，焊接爐。

2、酸洗：酸洗機、點膠機、烘箱。

3、成型：注塑模具、烘箱、沖壓模具。

4、電鍍：電鍍槽、烘箱。

5、引直。

6、測試包裝：印字機、包裝機或者一貫機。另外還要空壓機。

第五節 國內恒流二極管生產設備應用 分析

1、焊接

輔助工序有排向、裝填、進爐、出爐轉換組成。目的是利用焊片通過一定溫度，使芯片與金屬引線連接，形成歐姆觸角。

2、酸洗

酸洗、梳條烘干、上膠、白膠固化。目的是利用各種酸和水，對芯片P-N結周圍邊緣表面進行化學腐蝕，以改善機械損傷，祛除表面吸附的雜質，降低表面電場，使P-N結的擊穿首先從體內發生，以獲得于理論值接近的反向擊穿電壓和極小的表面漏電流。利用化學品將晶片表面加以侵蝕，使P-N接面呈現正角比例以獲得最佳之電性品質。于晶片表面形成sio2，己達到絕緣目的。分為堿洗（絕對正角，不腐蝕金屬；較不污染環境）；酸洗（反應速率快，容易清洗）兩種。

3、模壓

模壓工藝目的是使管芯與外界環境隔離，避免有害氣體的侵害，并使表面光潔和具有特定的幾何形狀，起到保護管芯、穩定表面、固定管芯內引線，提高二極管機械強度，方便客戶使用的作用。

4、成型固化

成型固化目的是對模壓后的二極管的塑封料通過高溫烘烤，以提高塑料的可靠性。揮發表面的油污和釋放黑膠收縮壓力，剔除早期不良品、失效管，提高二極管穩定性。

5、電鍍

管子的引線通過電鍍使表面形成一層薄膜的錫層，以提高管子引線的可焊接性、防護性能，提高化學穩定性。

6、測試包裝

將外觀不良品撿出，防止電性合格而外觀不合格的產品流入客戶處使用。對電性做再次確認，提高二級管的可靠性。按標準或要求對經過分類包裝的產品進行產品包裝，起到便于存儲和運輸?shù)淖饔谩?/span>

第六節 我國恒流二極管技術研發 分析

未來，LED可期待作為節能降耗，長壽命的光源，非常受到注目。CRD在不同的用途領域上經歷了30年供給的長壽命產品，但經過CRD用途 分析 發現,隨著可作為穩定LED的芯片銷售量不斷在擴大，CRD的銷售也在不斷增加。

石塚電子在2007年高精度,大電流的L系列CRD產品投入市場，只用1個芯片，就可以提供到30mA穩定電流。

2008年環氧樹脂包封的S系列CRD產品投入市場，便于組裝使用。除此之外,CRD S系列作為主要的零部件制成模塊,研發高附加價值的模塊CRD。
