第一節 工程機械履帶產品分類與構成 分析

履帶有兩種形式：一是整體式，二是組合式。

整體式是履帶板上帶嚙合齒，直接與驅動輪嚙合，履帶板本身成為支重輪等輪子的滾動軌道。

組合式履帶是由履帶板、鏈軌節、履帶銷軸和銷套等組成。左右鏈軌節與銷套緊密配合連接，履帶銷軸插入銷套有一定間隙，以保證連接處轉動的靈活性，其兩端與另兩個鏈軌節孔緊配合。鎖緊履帶，履帶銷與鏈軌節孔配合較松，便于整個履帶的安裝和拆卸。

第二節 國內工程機械履帶產品 技術工藝 應用 分析

由于國內車輛履帶板的使用壽命低，有關統計結果表明，車輛履帶板的使用壽命約為3200km的車輛行程。為此，國內一些科研單位和企業通過對履帶板的失效 分析 與 研究 入手針對其性能要求,在不改變履帶板用鋼和技術要求條件下,通過多元微量合金化成分的優選,采用了非常規變質處理工藝,進行了熱處理工藝的優化設計。

1、車輛履帶板用鋼及熱處理

履帶板的傳統用鋼是ZGMn13高錳鋼,其化學成分;質量分?jǐn)?shù)%為1.00~1.40C,11.50~14.50Mn,0.5~0.8Si,≤0.045S,≤0.08P。這種奧氏體鋼硬度約為180~220HBS,具有很強的加工硬化能力,當它在受到劇烈沖擊或特大。

壓力作用時,表面層將迅速發生加工硬化,使硬度達到450~550HBS,獲得高的耐磨性,其心部則仍維持原有狀態。高錳鋼履帶板傳統的熱處理方法是水韌處理,即加熱溫度為1050℃~1080℃,水(≤40℃)冷。

2、履帶板的失效形式及強韌化的途徑

履帶板的失效形式主要有:(1)履帶板在高載荷作用下,應力幅值較高,加之復雜的交變沖擊載荷的作用,使得板內裂紋的尖端產生加工硬化,KIc值下降,而發生準脆性斷裂。(2)鑄件表面存在的氣孔、渣眼、砂眼等缺陷以及水韌處理的微裂紋將成為疲勞裂紋源,是產生低應力準脆性斷裂的基礎。(3)在惡劣的偶然性大沖擊作用下,其應力幅值大于σs,在高應力區域裂紋源的KIc值降低導致裂紋迅速擴展而斷裂。(4)因強度不足,產生塑性變形,銷孔拉長使整個履帶增長而失效?；蜾N(xiāo)孔磨損失效。

履帶板強韌化的途徑:(1)采用多元微量合金化成分的優選。(2)采用非常規變質處理的新工藝。(3)對高錳鋼材料成分進行優化設計,并根據新的成分制訂相應的熱處理工藝。

3、非常規變質處理的機理及工藝

變質處理是鑄造生產改善材質性能的最常用的和最簡便的與最有效的方法。高錳鋼的常規變質處理,往往是向鋼中加入一次變質劑,以期獲得所需的性能。本 研究 根據生產廠家的條件與現有鐵合金的品種,選用了多元變質劑:Ti、Al、Ca、RE(即鈦鐵、硅鐵稀土、硅鈣合金)和多次分級變質處理的方法,其變質工藝如表1所示。

從工藝方案可知Al、Ca、RE都有脫氧的作用。高錳鋼中的MnO和FeO的存在使其韌性降低。而稀土元素的化學活潑性很強,稀土氧化物的生成自由能為最低,它在鋼液中首先形成稀土氧化物,因此,稀土是一種很強的脫氧劑,其脫氧能力僅次于鈣,而強于鋁。同時稀土硫化物的標準生成自由能要比MnS、FeS等低得多,因而它也是一種脫硫劑。據測定,加稀土后的高錳鋼S含量下降20-30%。殘存在鋼液中的稀土硫化物,是熱力學上極為穩定的高熔點化合物,充當結晶核心,從而有細化晶粒的作用。Ti與鋼中的氮形成TiN均勻地分布在奧氏體晶粒內部,TiN的熔點很高,起結晶核心作用,細化晶粒,使鋼強韌化。

非常規變質處理的實質,就是采用不同的變質劑在不同的時間內,從爐內到爐外加入鋼水之中,進行的分級多次變質處理。其結果達到了細化晶粒,改變夾雜物形態與分布,以及凈化鋼水的目的。變質元素還有利于脫氧。

第三節 國外工程機械履帶產品 技術工藝 應用 分析

美國P&H公司和B-E公司最早在機械式挖掘機設計中采用CAD與CAE技術。在履帶架方面，P&H公司和B-E公司將有限元法應用于履帶架設計、改進和優化，合理布置履帶架內部筋板，使其履帶架具有較高的抗彎和抗扭性能。

有限單元原理是在20世紀70年代已基本成熟，方法也逐漸趨于完善。到目前為止，已經開發出口很多商業化的有限 分析 軟件，國外有限元 分析 在工程機械履帶上就得到了很好的應用。

第四節 我國工程機械履帶產品技術應用成熟度解析

鋼質履帶的使用已經有很長的歷史．但因其價格昂貴、質量重、噪音大，所以它一般只用于軍事和一些工程機械上，以及旱田作業的農用拖拉機上。

第五節 工程機械履帶產品 技術工藝 與市場應用關系 分析

工程機械履帶產品技術的不斷進步使得履帶式行走機械的應用范圍不斷擴展，克服了各種不利地形條件對機械作業的制約，其在拖拉機、各種農業和工程及運輸機械中的應用必將進一步擴大。

同時為了增強工程機械的使用性能，履帶產品從涉及、生產工藝等方面不斷優化，目前產品進一步滿足在各種惡劣氣候與地形條件下使用和大噸位工程機械運輸車輛使用的要求。工程機械履帶產品技術的發展，使得履帶式工程機械性能更加優越。

第六節 不同類型生產工藝優缺點比較

鋼制履帶生產工藝主要為鑄造，履帶板是行走裝置中主要的承力部件，連接銷耳是履帶板中最大的受力部位，其鑄造質量的好壞直接影響設備性能。

目前履帶鑄造工業的優點主要有：

鑄造是比較經濟的毛坯成形方法，對于形狀復雜的零件更能顯示出它的經濟性。另外，鑄造的零件尺寸和重量的適應范圍很寬，金屬種類幾乎不受限制；零件在具有一般機械性能的同時，還具有耐磨、耐腐蝕、吸震等綜合性能，是其他金屬成形方法如鍛、軋、焊、沖等所做不到的。

缺點主要有：

鑄造生產目前還存在著若干問題，如鑄件內部組織粗大，常有縮松、氣孔等鑄造缺陷，導致鑄件力學性能不如鍛件高。鑄造工序多，而且一些工藝過程還難以精確控制，使得鑄件質量不夠穩定，廢品率高。

第七節 工程機械履帶生產工藝流程 分析

履帶板銷軸在服役中承受強烈剪切、沖擊、彎曲和扭轉作用，同時受到摩擦。銷軸通常用45鋼制造，經高頻表面淬火，淬硬層深度2～3mm，硬度42～50HRC。45鋼銷軸高頻表面淬火其整體力學性能較低，在使用中常發生早期剪斷失效。為提高履帶板銷軸的使用壽命，改用20SiMnA鋼制造，用下圖所示工藝進行低溫滲碳-2高溫淬火處理，收到了顯著的效果。

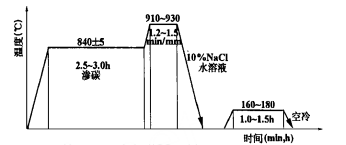

20SiMnA履帶板銷軸低溫滲碳-高溫淬火熱處理工藝如下圖所示：

20SiMnA履帶板銷軸低溫滲碳-高溫淬火熱處理工藝

注：

1）滲碳淬火加熱用RJJ-25-9TG井式氣體滲碳爐；

2）10%NaCl水溶淬火槽通壓縮空氣攪拌，水溫≤30℃；

3）回火用硝鹽爐—50%KNO3+50%NaNO2，另加5%～10%H2O。

第八節 國外工程機械履帶生產工藝發展階段比較

國外工程機械發展起步較早，其產品技術不斷發展，在工程機械履帶生產方面，國外技術也比較發達，從精密鑄造、真空鑄造到整個涉及生產流程的精確控制，使得國外鋼質履帶技術已經發展成熟。

并且隨著技術的發展，國外橡膠履帶逐步取代鋼制履帶，世界上發達國家使用橡膠履帶做為行走部件較為普遍，使用橡膠履帶多的國家和地區依次是日本、歐洲、北美。目前除日本外，多數橡膠履帶制造廠均在發展中國家，如韓國DONGIL、TAERYUK，斯里蘭卡SOLIDEAL，中國的金利隆、同力、華橡等。

第九節 我國工程機械履帶生產工藝創新歷程與途徑

國外部分企業的成功經驗表明，用于 研究 開發的投資占企業銷售額的1%時，企業難以生存，占2%時可勉強維持，占5%時才有競爭力，而我國工程機械履帶企業用于 研究 開發的投資平均還很低。

針對上述 行業 發展中存在的問題，我國工程機械履帶 行業 應走產學研相結合的道路，建立產業技術創新戰略聯盟。要健全產學研一體化的技術創新體系，要探索建立產業技術創新聯盟，構建企業與優秀的 研究 院所和著名的高校相結合的共性技術創新平臺，瞄準發展的共性關鍵技術與裝置，共同開發、共擔風險、聯合競爭、共同受益。

第十節 國內工程機械履帶生產設備簡介

工程機械履帶的主要生產線有鍛造生產線、履帶板加工生產線、條鏈軌節加工生產線、條鏈軌壓裝生產線、履帶扒合生產線、鏈軌節、履帶板熱處理生產線等，其相關設備包括各種數控設備、加工中心、坐標測量?jī)x、金屬金相 分析 系統等試驗設備等。

第十一節 國內工程機械履帶生產設備應用現狀

我國工程機械履帶生產企業近幾年生產技術不斷更新，生產設備也有了較大提高，國內一些主要生產企業設備已經逐漸像發達國家靠近，履帶生產線逐漸完善，其中先進的 分析 、檢測、控制設備的應用越來越多。產品生產也逐漸采用自動化控制設備。

第十二節 我國工程機械履帶生產設備技術研發動態

壓裝機是壓裝履帶鏈軌節銷套總成不可缺少的專用設備，用于將鏈軌節與履帶銷、鏈軌節與銷套壓裝成一體。目前國內履帶壓裝設備已經逐漸向智能化發展，目前國內已經研制成功數控壓裝機產品應用于履帶鏈軌節銷壓裝。
