第一節 上游 行業 發展?fàn)顩r 分析

1、2010年中國集成電路市場規模7349.5億元，市場增長29.5%

2010年全球半導體市場規模2983.2億美元，市場增速達31.8%，是繼2000年以來市場增速最快的一年，在經歷的2009年的下滑之后，市場大幅反彈，結束了連續多年來的低迷發展態勢。

中國集成電路市場方面，市場也同樣結束了連續多年來增速連續下降的趨勢，2010年市場增速達29.5%，實現銷售額7349.5億元。是繼2005年之后市場增速最快的一年。市場的反彈得益于全球經濟的復蘇，市場對下游整機電子產品的需求旺盛，從而帶動對上游集成電路產品的需求。此外，由于2010年下游市場對芯片需求強勁，因此整體上使得芯片價格相對往年較為堅挺，在某些產品領域甚至出現芯片價格上漲的現象，芯片價格因素也是影響 市場發展 的因素之一。整體來看，2010年之所以能實現市場的大幅反彈，關鍵的因素還是因?yàn)?009年市場受全球金融危機影響造成衰退，從而導致市場基數較低，因此2010年全球市場和中國市場雙雙實現高速增長。

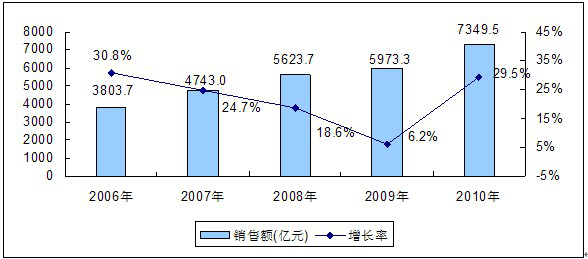

2006－2010年中國集成電路市場銷售額規模及增長率

市場進出口方面，根據海關的統計數據，2010年，中國集成電路進口額達1569.9億美元，同比增速31.0%，出口方面，中國集成電路2010年出口額為292.5億美元，同比增速25.5%?？梢钥闯?，中國集成電路產品進出口差額較大，中國所需的集成電路多數仍然需要進口，中國集成電路市場的發展速度也基本與進口規模的增速保持一致。

2、存儲器增長快速，是中國集成電路市場份額最大的產品

在產品結構方面，受益于市場整體保持快速增長，幾乎每種集成電路產品都保持了較快的增速，其中存儲器受到來自各個應用領域的帶動，增速最快，增速超過40%，市場份額達23.9%，依然是中國集成電路市場份額最大的產品。CPU和計算機外圍器件則受到筆記本產量增速相對稍緩的影響，市場份額有所下滑。

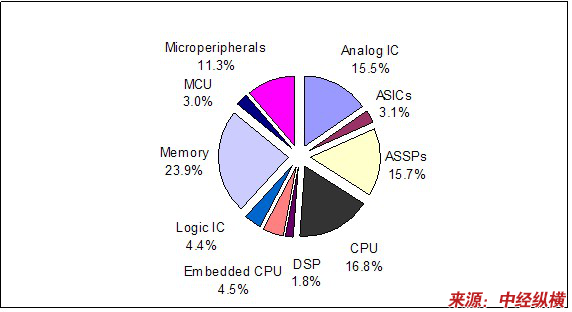

2010年中國集成電路市場產品結構

3、3C領域仍是主要應用市場

從市場應用結構來看，2010年，汽車電子領域依然是中國集成電路 市場發展 最快的領域，全年市場增速達36.8%，其市場份額稍有上升，但由于其市場基數本身較小，因此對整體集成電路市場的帶動作用有限。計算機領域依然是中國集成電路市場最大的應用領域，2010年市場份額為45%，由于2010年中國筆記本電腦相對于其他主要的電子整機產品產量增速稍緩，因此計算機領域集成電路市場的份額較2009年也稍有下滑。網絡通信和消費電子領域則分別受到手機以及家電產品產量大幅增長的帶動，其市場增速都保持在30%以上。整體來看，PC和手機仍然主宰集成電路市場的發展，二者所消耗的集成電路產品超過集成電路整體市場的一半，然而隨著其它各類產品應用的增加，這兩類下游產品所占的市場份額將緩慢縮小，但未來幾年，這兩類產品仍然將是集成電路消耗市場的主導產品。

2010年中國集成電路市場應用結構

4、整體競爭格局基本不變，聯發科技發展放緩

競爭格局方面，2010年中國集成電路市場基本保持了之前的態勢，歐美日韓廠商依然占據了明顯優勢，英特爾第一的地位暫時還沒有廠商能夠撼動，但是三星與英特爾的差距基本上市逐年減小。其它企業方面，Micron和瑞薩則由于收購或合并，銷售額大幅增加，排名有所上升，TI、英飛凌等企業也表現出強勁的增長力，值得注意的是，前兩年一直保持高速發展的中國臺灣企業聯發科技在2010年由于受到市場競爭激烈的影響，其發展勢頭有所減緩，排名下滑。

5、未來幾年市場將保持平穩發展態勢

展望2011年，在經歷了2010年的高速增長之后，無論是全球市場還是中國市場，市場將會進入平穩發展的階段，預計市場增速將在10%左右， 市場發展 的主要驅動力仍然主要來自PC、手機、液晶電視已經其它產量較大的電子產品。此外，未來新興應用成為市場增長的推動因素之一，xPad等新興電子產品市場的發展也在一定程度上推動了半導體市場的發展，隨著醫療電子、安防電子以及各個 行業 的信息化建設的持續深入，應用于這些 行業 的集成電路產品所占的市場比重將會越來越多。

未來3年，汽車電子的增速將會明顯放緩，但依然將明顯高于整體集成電路市場的增長，PC領域的增速也將會有所放緩，這將直接影響到存儲器市場和CPU市場的發展，值得注意的MCU產品，未來隨著社?？òl(fā)卡量的增加，用于IC卡領域的MCU將會受到帶動，而且隨著MCU應用范圍的拓寬，中國MCU的增速將明顯快于整體集成電路市場。

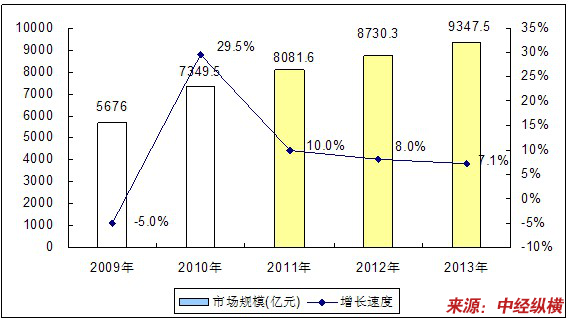

2011－2013年中國集成電路市場規模及增長率預測

未來幾年，產品方面，存儲器仍將是中國集成電路市場上份額最大的產品，其市場份額將會保持在20%以上，CPU、ASSP和模擬器件的市場份額也相對近較高，將保持在15%以上。應用領域方面，3C（計算機、網絡通信和消費電子）領域仍然是中國集成電路產品主要的應用領域，三者的市場份額將一直保持在整體市場的85%以上。

第二節 下游產業發展情況 分析

1、市場需求拉動產業快速增長

自2003 年以來，全球生物醫藥市場增速在10%以上，而中國的年均增長率更是達到25% 以上，處于大規模產業化的開始階段。國民經濟較快增長、龐大人口基數及老齡化趨勢、人民生活水平的提高、健康意識的增強等需求合力，拉動中國生物醫藥產業的快速發展。以華蘭生物為代表的一批生物醫藥企業，2010 年表現十分突出，營業收入和凈利潤獲得跨越式增長。賽迪顧問初步估計，中國生物醫藥產業2010 年產值規模已達到1100 億元，同比增長18% 以上，遠高于化學藥和中成藥。

2、政策利好釋放產業發展?jié)摿?/p>

政策一直是生物醫藥產業發展的重要推手。國務院于2009 年6 月頒布《促進生物產業加快發展的若干政策》，于2 0 1 0 年1 0 月頒布《關于加快培育和發展戰略性新興產業的決定》，都將生物醫藥產業列為重點扶持的高新技術產業和戰略性新興產業。中國生物醫藥潛在市場龐大、生物遺傳資源豐富、生物醫藥人才和技術儲備已經具備一定基礎，在多重利好政策的作用下，中央和地方兩級財政近兩年在生物醫藥的研發投入總額超過300 億元。伴隨著一類疫苗的普及和新醫改的推進，2010年政策因素對中國生物醫藥產業發展形成了諸多利好影響。

3、創新投入不足制約產業騰飛

盡管近年來生物醫藥產業發展速度快于化學藥和中成藥，但其在中國醫藥制造業中的比例仍偏低。2010 年，中國生物醫藥產值和研發經費占中國醫藥制造業的比重分別只有11.5% 和11%。除此之外，無論企業數量、投資額、專利申請數量等指標，生物醫藥都處于三大醫藥子 行業 最低。生物醫藥產業側重于技術研發和產業化能力，創新投入的不足和投融資體系不健全，嚴重制約了中國生物醫藥產業的進一步發展。

第三節 產品技術發展現狀

目前國內環境試驗設備大多是為了滿足國標GB2423《電工電子產品基本試驗規程》而生產的，這些環境試驗設備現都有相應的產品國標，如GB10586-89《濕熱試驗箱技術條件》GB10589-89《低溫試驗箱技術條件》GB10591-89《高/低溫試驗箱技術條件》GB10591-89《高/低溫試驗箱技術條件》等。

從前我國使用的大多數環境試驗設備都是從西方國家引進的，價格比較昂貴，而如今，隨著電子技術的發展，特別是控制技術的發展，從模擬控制到現在的數字控制；顯示方式從指針到數字再到現在的觸摸屏顯示；控制精度從±1℃提高到0.1℃甚至于0.01℃之內；設備體積從很小的箱體，到幾百立方大的房（室），我國的環境試驗設備生產廠家已經能生產符合試驗要求的設備。性能可以與進口設備相媲美，而價格只有進口設備一半左右。但某些特殊設備，如溫度沖擊設備、溫度快速變化（15℃/min）還不能國產化或生產的設備不能符合要求。

在我國的產品技術條件—低溫試驗箱、高低溫試驗箱、濕熱試驗箱等產品技術條件中都規定有溫度波動度、溫度均勻度和溫度誤差三個指標。溫度波動度為箱內任一點溫度的時間誤差，溫度誤差為箱內各點溫度與標稱溫度的誤差值，即為空間誤差。各國標準對溫度波動度與溫度誤差意義上的理解和測試方法基本相同，但我國技術條件中對溫度均勻度的測試和數據處理與國外有所區別，我國規定利用30分鐘內測得每個測試點15次數據，分別求出每次數據中最高與最低溫度之差，然后算出15次差值的平均值即為均勻度，顯然由于未與標稱溫度或中心點溫度進行比較，因此溫度均勻度指標沒有正負號。

第四節 產品工藝特點或流程

一、產品工藝流程

環境試驗設備產品典型的生產組織方式和工藝流程：

材料外購→鈑金下料制作(數控，剪板機，數控折彎?rùn)C(jī))→箱體組立(點焊，手工弧焊，保護焊)→噴塑前處理(脫脂、中和、磷化)→噴塑、烘干(噴塑設備)→箱體內外室裝配→箱體保溫(聚胺脂或玻璃棉，發泡機或手工)→機組及制冷系統裝配(手工制作，電，氣焊接)→電器裝配(手工)→制冷劑充注→整機調試→檢驗驗收→包裝入庫。

二、產品工藝特點

1、環境條件的再現性

在試驗室內完整而精確地再現自然界存在的環境條件是可望而不可及的事情。但是，在一定的容差范圍之內，人們完全可以正確而近似地模擬工程產品在使用、貯存、運輸?shù)冗^(guò)程中所經受的外界環境條件。這段話用工程的語言概括，就是“試驗設備所創造的圍繞被試產品周邊的環境條件（含平臺環境）應該滿足產品試驗規范所規定的環境條件及其容差的要求”。如用于軍工產品試驗的溫度箱不僅要滿足國軍標GJB150.3-86、GJB150.4-86中根據不同的均勻性和溫度控制精度的要求。只有這樣，才能保證在環境試驗中環境條件的再現性。

2、環境條件的可重復性

一臺環境試驗設備可能用于同一類型產品的多次試驗，而一臺被試的工程產品也可能在不同的環境試驗設備中進行試驗，為了保證同一臺產品在同一試驗規范所規定的環境試驗條件下所得試驗結果的可比較性，必然要求環境試驗設備所提供的環境條件具有可重復性。這也就是說，環境試驗設備施用于被試驗產品的應力水平（如熱應力、振動應力、電應力等）對于同一試驗規范的要求是一致的。

環境試驗設備所提供環境條件的可重復性是由國家計量檢定部門依據國家技術監督機構所制定的檢定規程檢定合格后提供保證。為此，必須要求環境試驗設備能滿足檢定規程中的各項技術指標及精度指標的要求，并且在使用時間上不超過檢定周期所規定的時限。如使用非常普遍的電動振動臺除滿足激振力、頻率范圍、負載能力等技術指標外，還必須滿足檢定規程中規定的橫向振動比、臺面加速度均勻性、諧波失真度等精度指標的要求，而且每次檢定后的使用周期為二年，超過二年必須重新檢定合格后才能投入使用。

3、環境條件參數的可測控性

任何一臺環境試驗設備所提供的環境條件必須是可觀測的和可控制的，這不僅是為了使環境參數限制在一定的容差范圍之內，保證試驗條件的再現性和重復性的要求，而且從產品試驗的安全出發也是必須的，以便防止環境條件失控導致被試產品的損壞，帶來不必要的損失。目前各種試驗規范中大體要求參數測試的精度不應低于試驗條件允許的誤差的三分之一。

4、環境試驗條件的排它性

每一次進行環境或可靠性試驗，對環境因素的類別、量值及容差都有嚴格的規定，并排除非試驗所需的環境因素滲透其中，以便在試驗中或試驗結束后判斷和 分析 產品失效與故障模式時，提供確切的依據，故要求環境試驗設備除提供所規定的環境條件外，不允許對被試產品附加其它的環境應力干擾。如電動振動臺檢定規程中所限定的臺面漏磁，加速度信噪比、帶內帶外加速度總均方根值比。隨機信號的檢驗、諧波失真度等精度指標都是為了保證環境試驗條件的唯一性而制定的檢定項目。

5、試驗設備的安全可靠性

環境試驗，特別是可靠性試驗，試驗周期長，試驗的對象有時是價值很高的軍工產品，試驗過程中，試驗人員經常要在現場周圍操作巡視或測試工作，因此要求環境試驗設備必須具有運行安全、操作方便、使用可靠、工作壽命長等特點，以確保試驗本身的正常進行。試驗設備的各種保護、告警措施及安全連鎖裝置應該完善可靠，以保證試驗人員、被試產品和試驗設備本身的安全可靠性。

第五節 國內外技術未來發展趨勢 分析

1、計算機技術應用

目前，氣候環境試驗設備產品除了加入計算機技術，還大量引進日新月異的高新技術，如納米、MEMS、芯片、網絡、自動化、免疫學、仿生學、基因工程等等新技術，同時，一些高精尖的軍用技術向民用技術轉移，大大提高了科學儀器的技術水平和更新?lián)Q代速度。

總體上呈現出如下趨勢：一是向多功能、自動化、智能化、網絡化方向發展；二是，向原位、在體、實時、在線、高靈敏度、高通量、高選擇性方向發展；三是向聯用技術方向發展；四是用于環境、能源、農業、食品、臨床檢驗等國民經濟領域的科學儀器向?qū)Ｓ谩⑿⌒突较虬l(fā)展；五是向?qū)Ｓ谩⒖焖?、自?dòng)化方向發展；六是向在線、原位 分析 方向發展。

2、真空技術應用于特大型人工氣候環境試驗設備

我國正在研制的一臺特大型人工氣候環境試驗設備中應用的真空技術。該設備的真空容器是容積為12000m3的立式罐體，在罐體內通過人工模擬最高海拔高度5500m的不同海拔地區的氣候條件來進行特高壓直流試驗。通過對真空技術的 研究 和實施，將為罐體內模擬不同高海拔環境氣候時提供低氣壓條件，要求15min內氣壓模擬0.1MPa~0.05MPa范圍內的任意一點，真空度控制精度1.5%以內。真空系統采用了適合抽取氣體量大、水蒸氣含量高、氣體溫度范圍廣、抽氣過程真空度一直很低等惡劣條件的大型水環真空泵抽氣技術，該技術的運用對罐體內部不產生油污染，將獲得清潔無油的低真空環境。

該設備采用的真空技術如何能夠在規定時間內提供需要的穩定的真空度，并且在罐內溫濕度等條件變化時一直維持試驗氣壓至試驗結束，是順利完成試驗任務的一項關鍵技術。應用的真空技術主要包括真空抽氣技術、真空度控制技術、真空測量技術、罐體安全復壓技術。

a、真空抽氣技術

采用了三臺2BE3500型對飽和氣體抽速為180m3/min的水環真空泵和一臺2BE3400型對飽和氣體抽速為80m3/min水環真空泵組成的抽氣機組，同時運行時的抽速達到了620m3/min，這樣提高了抽除含有大量水蒸氣的空氣的能力，提高了抽氣效率，當負載較少時為了節能和控制方便只留一臺80m3/min水環真空泵作維持真空泵。

b、真空度控制技術

真空調節閥通過PID調節開度實現改變系統有效抽速并配合真空充氣閥采用動態平衡的真空度控制方法。給出了真空度控制模擬曲線，通過曲線可以看出真空度控制精度可以達到1%以內。

c、真空測量技術

包括真空測量點的選取和真空測量設備的選擇。根據安裝位置和作用的不同選擇了ZB-150B（0.25級）、ZBN-150（0.4級）等型號的絕對壓力真空計，測量范圍從0.1MPa～-0.1MPa，測量和控制精度高(0.25級)。

d、罐體安全復壓技術

給出了不控制的真空抽氣模擬曲線，根據真空度的發展趨勢設定超壓判斷及緊急復壓、真空安全閥復壓等安全裝置，這樣很好的保障了試驗的進行和真空罐體的安全。

該設備的真空技術的應用將完全可以實現該設備的所有試驗對于真空的要求。
