第一節 乳腺機 行業 產業鏈概述

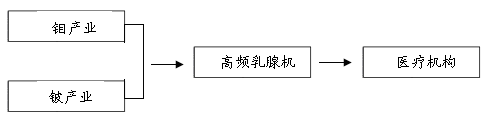

乳腺機 行業 產業鏈簡圖

第二節 乳腺機上游 行業 發展?fàn)顩r 分析

一、上游原材料生產情況 分析

（一）主要原材料產量情況

高頻乳腺機所用陽極材料：鉬（Mo），窗口材料：鈹（Be）。因此，上游產業為鉬產業和鈹產業。

目前世界鉬資源主要分布在中國、美國、智利、加拿大和原蘇聯等幾個國家。2006年中國鉬產量出現爆發式增長，并在2007年成為世界上最大的鉬產出國。2008年鉬產量達8.127萬噸，創歷史新高，2006-2008年，中國的鉬產量復合增長率達到31.5%。

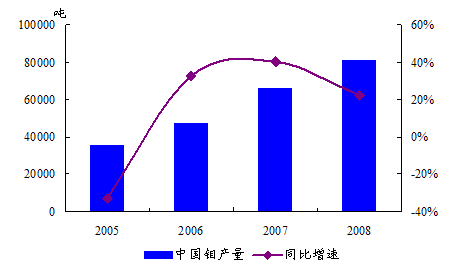

2005-2008年我國鉬產量及增長情況

中國鉬消費2010年同比增長13%。據估計，2009年的鉬產量約為73000噸， 2010年鉬產量將增至9萬噸，但考慮到產量增加幅度可能超出消費能力，中國還要依靠出口解決國內的產能過剩問題。2009年國際上鉬年均價為11.12美元/磅。2009年國際市場價格持續低迷，中國進口了大量鉬，現在中國私人鉬庫存量大約為45000噸，占年消費總量的三分之二。2010年需求將同比上升13%。2009年中國鉬消費約在61200噸，只有25%的鉬是由不銹鋼工廠消費的。中國是世界頂尖的不銹鋼生產商，但卻長期使用鎳增強耐腐蝕性，現在中國只有3%的不銹鋼廠使用鉬，將來不銹鋼廠商對鉬的需求會繼續上漲。

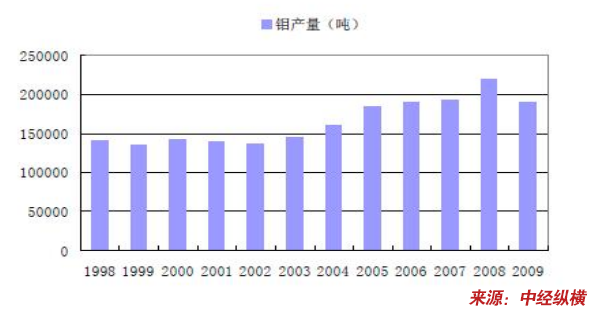

1998-2009年全球鉬產量趨勢圖

（二）主要原材料供應廠家情況

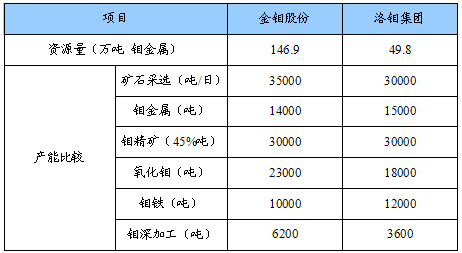

鉬供應廠家產能情況

二、上游原材料需求情況 分析

（一）主要原材料應用領域概況

鉬主要用于鋼鐵工業，其中的大部分是以工業氧化鉬壓塊后直接用于煉鋼或鑄鐵，少部分熔煉成鉬鐵鉬箔片后再用于煉鋼。低合金鋼中的鉬含量不大于1％，但這方面的消費卻占鉬總消費量的50％左右。

不銹鋼中加入鉬，能改善鋼的耐腐蝕性。在鑄鐵中加入鉬，能提高鐵的強度和耐磨性能。含鉬18％的鎳基超合金具有熔點高、密度低和熱脹系數小等特性，用于制造航空和航天的各種高溫部件。金屬鉬在電子管、晶體管和整流器等電子器件方面得到廣泛應用。氧化鉬和鉬酸鹽是化學和石油工業中的優良催化劑。二硫化鉬是一種重要的潤滑劑，用于航天和機械工業部門。鉬是植物所必需的微量元素之一，在農業上用作微量元素化肥。

純鉬絲用于高溫電爐和電火花加工還有線切割加工；鉬片用來制造無線電器材和X射線器材；鉬耐高溫鉬坩堝燒蝕，主要用于火炮內膛、火箭噴口、電燈泡鎢絲支架的制造。合金鋼中加鉬可以提高彈性極限、抗腐蝕性能以及保持永久磁性等，鉬是植物生長和發育中所需七種微量營養元素中的一種，沒有它，植物就無法生存。動物和魚類與植物一樣，同樣需要鉬。

（二）主要原材料應用領域需求情況

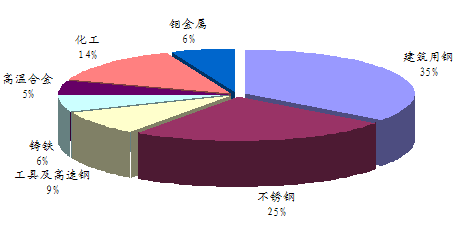

我國鉬消費結構情況

第三節 乳腺機下游 行業 發展情況 分析

一、下游 行業 發展情況 分析

（一）下游主要 行業 發展概述

乳腺機是對女性常見乳腺疾病進行診斷的儀器，由醫院采購，用于乳腺疾病的檢查，廣泛應用于醫院、疾病防控中心等衛生醫療保健機構。

2009年末，全國衛生機構總數（含村衛生室）91.7萬個，比上年增加2.5萬個。全國注冊醫療機構90.7萬個，其中：醫院20291個，社區衛生服務中心（站）2.7萬個，鄉鎮衛生院3.8萬個，診所（衛生所、醫務室）17.5萬個，村衛生室63.3萬個。與上年比較，除鄉鎮衛生院減少605個（鄉鎮撤并和鄉鎮衛生院合并所致）。

2009年末，全國醫療機構床位441.6萬張，其中：醫院床位312.1萬張（占70.7%），衛生院床位96.0萬張（占21.7%），社區衛生服務中心（站）床位13.1萬張（占3.0%），婦幼保健院（所、站）12.6萬張（占2.9%）。與上年比較，醫療機構床位增加37.9萬張，其中：醫院床位增加23.8萬張，衛生院床位增加9.5萬張。每千人口醫療機構床位數由2008年3.05張增加到2009年3.31張。

（二）下游 行業 近幾年增長情況

2005-2009年我國衛生機構增長情況

                                                                        單位：萬個，%

二、下游主要 行業 對乳腺機的應用現狀 分析

乳腺機應用于臨床乳腺疾病的檢查，乳腺癌早期診斷及乳腺導管造影技術、診斷乳腺導管內病變等。

我國乃至亞洲婦女乳腺疾病發病率呈明顯上升趨勢，占婦女疾病的第一位，已經引起了全社會的高度關注。所以目前國內相當一部分醫院為提高診斷效果，引進了比較先進的高頻X線乳腺機，主要是美國貝尼公司的德布拉斯牌及意大利IMS公司的GIOTTO牌高頻鉬鈀X線乳腺機。

乳腺鉬靶攝影是目前診斷乳腺疾病的首選和最簡便、最可靠的無創性檢測手段，痛苦相對較小，簡便易行，且分辨率高，重復性好，留取的圖像可供前后對比，不受年齡、體形的限制，目前已作為常規的檢查。它可以檢測出醫生觸摸不到的乳腺腫塊，特別是對于大乳房和脂肪型乳房，其診斷性可高達95％，對于以微小鈣化為唯一表現的T0期乳腺癌而臨床捫診陰性患者，也只有憑借鉬靶乳腺攝影檢查才能被早期發現和診斷。它對乳腺癌的診斷敏感性為82%～89%，特異性為87%～94%。

第四節 上、下游 行業 對乳腺機 行業 發展的影響 分析

上游資源的稀缺決定未來鉬供給將長期受制于三大供給國，由于美洲伴生鉬已進入低速增長期，雖然中國已經成為全球最大的鉬供給國，但是產品結構不合理，主要是以原材料輸出為主。同時中國政府又加大對鉬 行業 的調控力度，未來幾年鉬供給將趨緊張。根據CRU的預測，2011年全球鉬需求缺口將達到255噸，供求關系的再平衡過程將是鉬 行業 進入新一輪繁榮周期的過程，鉬價有望重新進入上升通道，從而影響乳腺機企業的生產成本，進一步影響企業的效益。

但由于乳腺機是高附加值產品，其原材料產業的發展對 行業 本身的影響相對不大，其技術水平對乳腺機 行業 的影響較大。

隨著人們生活水平的不斷提高，我國乳腺癌的發病率呈逐年遞增趨勢。在我國，乳腺癌已躍居女性腫瘤首位，成為女性健康的重要殺手，在許多大城市乳腺癌已居女性惡性腫瘤的一二位。

美國癌癥協會發表一項申明認為：40歲以上婦女應該堅持每年做一至二次鉬靶乳腺檢查，能夠早期診斷早期治療乳腺疾病，可明顯減少乳腺癌的病死率。需求的快速增長，促進醫院加大對乳腺機的購買，以及對原有乳腺機進行更新，從而促進乳腺機 行業 的發展。

第五節 乳腺機基本生產技術

1、動態頻譜優化圖像后處理技術

優質的乳腺X線影像需要顯示乳腺組織內所有的解剖結構細節信息，同時能夠探查到細微的差別。傳統的屏-片成像體系中，影像的對比度和密度主要由所采用的曝光條件和膠片的特性曲線所決定。而在數字成像過程中，除了曝光條件和數字探測器的因素外，圖像后處理軟件也成為重要的影響因素之一。

對于乳腺攝影技術最大的挑戰來自于乳腺組織的特性，乳腺影像最重要的目的就是要顯示惡性腫塊或惡性腫塊的間接征象-微鈣化和皮膚變化。而由于腺體組織和腫塊的X線衰減系數非常接近，微鈣化雖然密度特性明確。但是，其尺寸往往較小，因此數字乳腺技術必須要捕捉最細小的差別，并表現為視覺可以分辨的優質影像。

數字化成像技術，探測器實現高效的數據采集，如何充分利用這些原始數據，轉化為視覺敏感的影像，就是圖像后處理技術的意義所在。

動態頻譜優化圖像后處理技術，可以分別處理圖像的腺體、脂肪組織區等不同的組織，這樣可以在不改變某一組織對比度的情況下，使另一不同組織的對比度達到臨床診斷要求。舉例來說，可以保證腺體組織和脂肪組織同時以優異的對比度顯示。

動態頻譜優化圖像后處理技術另一突破性進展是不僅可以實現不同組織均以高對比度顯示，更可同時根據乳房不同組織的動態范圍加以優化調整，從而實現對整個乳房，包括腺體、脂肪和皮膚腺和皮下組織的結構的全面顯示。動態頻譜優化圖像后處理技術使得同一幅圖像，既以優異的對比度顯示所有組織，又保證所有組織結構均清晰顯示，真正實現“既見林，亦見樹”。為醫生提供最為全面和準確的信息，幫助明確診斷。

2、濾線柵技術-高通透性蜂窩狀濾線柵

乳腺攝影中，由于組織密度非常相近，因此對比度對于乳腺成像來說顯得尤為重要。散射線的增加無疑會降低對比度，因此濾線柵成為整個成像過程中非常重要的一環。

線型濾線柵普遍的應用于普通X線攝影和乳腺X線攝影，柵板一般為鉛，比較常見的柵板間的充填材料是炭纖維和鋁。其結構特性決定了：第一，線型濾線柵只能過濾與其垂直的散射線，對于平行于它的散射線則不起作用；第二，填充材料的存在導致了有效射線的通過率降低。盡管如此，線型濾線柵完全可以有效地滿足普通X線攝影的要求。而對于乳腺攝影來說，如何使得濾線柵更好地發揮作用，則成為提高圖像對比度，降低劑量的關鍵因素。

高通透性蜂窩狀濾線柵的出現，將這一愿望變?yōu)榭赡?。濾線柵的蜂窩狀交叉設計，可以在X、Y軸兩個方向過濾散射線，顯著提高圖像對比度；另外中空的設計使得有效射線的通過率增加，這樣在同樣的對比度水平下，需要的曝光量也顯著減少。臨床 研究 顯示，與常規柵比為5：1的線型濾線柵相比，在相同劑量下，HTC濾線柵可以明顯減少散射，提高對比度。對比度增加的結果表現在提高微鈣化和針狀結構等細小病變的銳利度。

第六節 乳腺機新技術研發、應用情況

1、隨著技術的不斷發展，數字乳腺攝影已不再僅停留于二維成像的層面，數字乳房三維斷層成像技術（Breast Tomosynthesis）的開發給探測器提出了嚴峻的考驗。理論上，乳房三維斷層成像技術需要在極短的幾秒時間內實現十幾次的連續曝光，相應的X光—電信號的轉換、信號讀出、圖像后處理都需要高效、快速地完成。正是由于探測器的局限性使得乳房三維斷層成像一直停留于理論層面，直至2008年，Hologic研發出最新一代的DBT探測器才將這一技術實現臨床應用。

2、北京海恩康科技有限公司—使用國際標準進行生產

北京海恩康科技有限公司是中國醫療和化工制造 行業 的高科技研發制造商。榮獲ISO9001、13480、CCC認證，擁有多項設計專利，是北京市科委評定的高新技術企業?？偛课挥谑锥急本?，下設六個地區級辦事處，在東南亞和北美設有銷售服務網絡。

海恩康著眼于全球乳腺診治技術最前沿。不惜重金為生產線配置國際上最先進的乳腺X線機專用檢測設備，結合海恩康擁有的領先技術和高精度加工優勢，使該公司成為國內唯一有能力使用國際標準進行專業生產的企業，經過權威部門檢測，高頻鉬靶乳腺X線機各項指標均好于美國MQSA標準。

第七節 乳腺機國外技術發展現狀

在一直對乳腺機質控要求嚴謹?shù)拿绹皻W盟乳篩組織要求各廠家提供各種先進技術而達到最早的乳癌診斷。從美國市場分布上就可看出，美國市場已經走向數字平臺，大部份乳腺中心已陸續升級到數字化乳腺機。同一時間歐盟各國已開始對數字化乳腺作出規范。

隨著技術的不斷發展，數字乳腺X射線機性能的逐步提高，使得乳腺成像質量有了很大的進步，射線劑量不斷減小，成為乳腺影像檢查的最佳手段。

第八節 乳腺機技術開發熱點、難點 分析

我國乳腺機企業少、規模小，技術水平低，產品主要集中在低端水平，高附加值的中高端乳腺機是我國企業研發的重點。

目前已有大量線掃探測DR系統和平板DR系統應用于臨床，取得了顯著的效果。將來，DR系統完全有可能取代傳統的各種X射線攝影系統。伴隨DR產生的平板探測器技術，特別是碘化銫和非晶硒平板技術的發展，為X射線的醫學應用展示了新的應用前景。應用平板技術的乳腺機以及配合放療的各種應用等，已經產生或正在研發，平板CT的進展受到廣泛重視。醫用X射線數字化的新時代已經到來。

第九節 乳腺機未來技術發展趨勢

1、數字化

數字化乳腺X線是利用光導性將X線直接直接轉換成電信號產生數字動態和靜態圖像，在成像過程中做各種各樣的圖像后處理，數字化的各種優勢不斷顯現，數字化的應用與開發已經成為高頻乳腺機發展的重要趨勢。

2、產品穩定性增強

在傳統屏/片時代，X線源發揮著非常重要的作用，是成像過程中最為重要的環節之一。到了數字乳腺成像時代，有了更多技術手段來實現以較低劑量獲取優質的影像，數字化探測器和圖像后處理技術，以及濾線柵、自動曝光控制系統的進步使得在整個成像流程中，X線源的作用逐漸弱化，而穩定性則成為其最重要的特性。

雙靶角陽極就是在這一背景下研發設計的，雙靶角為大小焦點分別提供不同的軌跡，避免了電子束對同一軌跡的持續轟擊，可顯著提高球管壽命；此外，高的陽極熱容量，也為在高流通量的普查提供最為穩定的系統。
