第一節 精密數顯數控轉臺產品概述
精密數顯數控轉臺是指分度值由數碼管或發光二極管等直接讀取的轉臺，其數控回轉工作臺的重復定位精度如果能達到0.005mm(ISO標準、統計法)，就是一臺高精度工作臺，在0.005mm(ISO標準、統計法)以下，就是超高精度工作臺。
在數控機床上一般由數控回轉工作臺來實現圓周進給運動。數控回轉工作臺( 簡稱數控轉臺) 除了可以實現圓周進給運動之外，還可以完成分度運動。數控機床的圓周進給由回轉工作臺完成，稱為數控機床的第四軸：回轉工作臺可以與X、Y、Z三個坐標軸聯動，從而加工出各種球、圓弧曲線等?；剞D(zhuǎn)工作臺可以實現精確的自動分度，擴大了數控機床加工范圍。數控回轉工作臺主要用于數控鏜床和銑床，其外形和通用工作臺幾乎一樣，但它的驅動是伺服系統的驅動方式。它可以與其他伺服進給軸聯動。機床具有數控轉臺，還可由測頭自動找正工件基準面，自動完成諸如基面的調整，工件坐標系的設定等工作。其主要性能質量指標有分度精度和重復定位精度、剎緊力矩的大小、密封性能、回轉定位速度、承載能力和精度保持性。
第二節 精密數顯數控轉臺產品特點
精密數顯數控轉臺主要有四大系統：主軸系統、傳動系統、鎖緊系統、讀數系統；二大零件：工作臺和底座。主軸系統是轉臺的關鍵部件, 工作臺和檢測元件( 或稱分度基準元件) 就安裝在主軸上, 主軸系統的精度直接影響轉臺的分度精度；工作臺和主軸系統依靠傳動系統驅動；當旋轉到所要求的角度時, 必須用鎖緊機構固定, 然后進行測量或加工。
第三節 精密數顯數控轉臺產品應用
用作加工時, 精密數顯數控轉臺可以與精密銑床、鑊床、磨床、座標鑊床等配用, 對鉆模、分度板、齒輪、凸輪、樣板、多面體、端齒盤, 以及航空發動機的機匣、渦輪盤、復合鉆具等等有精密角度要求的零件進行加工; 用于計量時, 精密轉臺可以作為精密的角度測量儀器, 對各種有精密角度要求的零件進行檢測。轉臺在機械、航空、儀表、電子等工業系統都有廣泛的用途。
精密數顯數控轉臺主要用于數控鏜床和銑床，其外形和通用工作臺幾乎一樣，但它的驅動是伺服系統的驅動方式。它可以與其他伺服進給軸聯動。機床具有數控轉臺，還可由測頭自動找正工件基準面，自動完成諸如基面的調整，工件坐標系的設定等工作。其主要性能質量指標有分度精度和重復定位精度、剎緊力矩的大小、密封性能、回轉定位速度、承載能力和精度保持性。
第四節 精密數顯數控轉臺產品技術指標
評測數控轉臺的主要指標有：分度精度和重復定位精度、精度保持性、承載能力、密封性能、足夠的剎緊力和回轉定位速度。

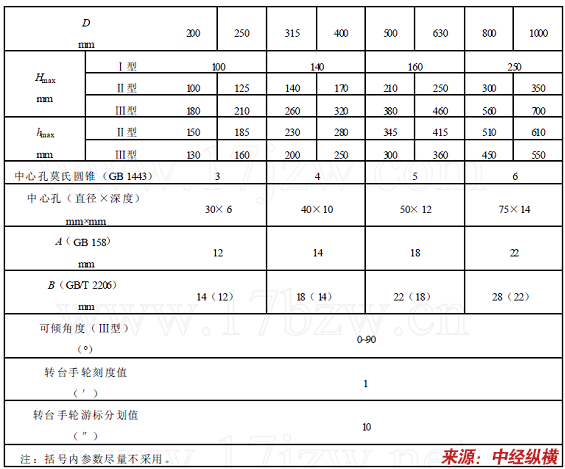

回轉工作臺參數表
