第一節(jié) 防粘原紙基本生產(chǎn)技術(shù)

防粘原紙有薄膜、預(yù)涂紙及特殊紙3大類，多年來(lái)，預(yù)涂紙是硅酮防粘紙的主要涂布基材，用量也很大。用于自粘標(biāo)簽紙(不干膠紙)上，主要有3種：一種是普通的硫酸鹽漿紙與聚乙烯用擠壓復(fù)合的方法復(fù)合在一起的復(fù)合紙，常用于有機(jī)溶劑涂布工藝上；第二種是表面涂布一些成膜物質(zhì)(如聚乙烯醇、醋丙共聚乳液、羧甲基纖維素、聚乙烯醇縮醛等)的涂布紙，對(duì)有機(jī)溶劑涂布及水乳涂布都適應(yīng)；第三種是陶土涂布后經(jīng)過(guò)超級(jí)壓光的涂布紙，適合于水乳涂布工藝。美國(guó)喜歡用第三種，歐洲偏向于第二種，特別是用聚乙烯醇預(yù)涂，而在日本則大量使用第一種。用于壓敏牛皮紙膠帶上，則不管是哪個(gè)國(guó)家，大多使用聚乙烯復(fù)合紙作為基材。

防粘原紙的工藝流程：

全商品木漿——高濃碎漿——高頻疏解——精磨漿——烘干——涂布——烘干——壓光——卷取——復(fù)卷分切——成品。

第二節(jié) 防粘原紙質(zhì)量控制技術(shù) 分析

隨著離型紙使用量的增加，防粘涂布設(shè)備對(duì)離型原紙的要求越來(lái)越高，滿足客戶要求的離型原紙的質(zhì)量指標(biāo)也越來(lái)越重要。唐山融豐特種紙業(yè)有限公司生產(chǎn)的離型原紙經(jīng)過(guò)涂硅后，大部分被用來(lái)生產(chǎn)婦女衛(wèi)生巾的配套材料。

1、新離型原紙的主要質(zhì)量指標(biāo)

定量41g/m2，抗張強(qiáng)度≥2.0kN/m，白度85％以上，

平滑度正面≥90s、反面≥30s，施膠度≥2.0mm。

2、新生產(chǎn)技術(shù)要點(diǎn)

2.1漿種及配比

過(guò)氧高質(zhì)量的離型原紙的生產(chǎn)以闊葉木漿為主，配以少量針葉木漿。配比以70％闊葉木漿和30％針葉木漿為宜。

2.2打漿及調(diào)料

過(guò)氧離型原紙的打漿應(yīng)保證成漿均勻、細(xì)膩，以滿足成紙的低定量和高勻度要求。唐山融豐特種紙業(yè)有限公司采用針葉漿和闊葉漿混合打漿，打漿度控制在55～60°SR，濕重保持大于1.5g。

填料滑石粉的加入量控制在10％左右為宜。

2.3紙張抄造

2.3.1良好的勻度是高質(zhì)量紙張的基礎(chǔ)，提高紙張勻度，網(wǎng)部操作是關(guān)鍵。采用低上網(wǎng)濃度，紙張勻度會(huì)有較大改善。低上網(wǎng)濃度會(huì)使白水循環(huán)量增加，動(dòng)力消耗增大。所以采用低上網(wǎng)濃度時(shí)，應(yīng)在除砂系統(tǒng)之后加設(shè)高位箱。使大量白水繞過(guò)除砂系統(tǒng)，在高位箱處注入，可降低能耗。

通過(guò)調(diào)整網(wǎng)部脫水元件及其組合，控制網(wǎng)部緩慢脫水，可提高紙頁(yè)勻度。唐山融豐特種紙業(yè)有限公司使用直徑600mm的飾面輥對(duì)紙頁(yè)表面進(jìn)行整飾，可明顯改善紙頁(yè)勻度，為平滑度的提高打下好的基礎(chǔ)。

2.3.2在干燥部設(shè)置大直徑烘缸，保證缸面光潔，是目前國(guó)內(nèi)離型原紙生產(chǎn)線普遍采用的方法。公司使用2.5m直徑烘缸。大烘缸的鏡面效應(yīng)可以大幅度提高紙張的平滑度，而紙頁(yè)在大烘缸上的定形干燥會(huì)使紙張獲得良好的平整性。生產(chǎn)過(guò)程中控制進(jìn)缸水分為45％左右，出缸水分達(dá)成紙要求。降低壓榨輥的壓力，適當(dāng)提高托輥的加壓壓力，使紙頁(yè)進(jìn)大烘缸時(shí)達(dá)到要求的水分。

2.3.3在流漿箱前加入中性施膠劑AKD，保證成紙施膠度2.0mm以上（劃線法）,這樣才能保證后面工序涂聚乙烯醇、涂硅油的順利進(jìn)行。為了保證AKD施膠量準(zhǔn)確，唐山融豐特種紙業(yè)有限公司采用蠕動(dòng)泵添加、施膠。

2.3.4使用好壓光機(jī)對(duì)紙頁(yè)進(jìn)行最后處理，可使離型原紙的緊度提高，這樣可以降低后道工序的成本，使離型紙質(zhì)量達(dá)到更高水平。

2.3.5生產(chǎn)過(guò)程絕對(duì)不能出現(xiàn)洞眼、漿疙瘩。洞眼會(huì)使涂膠后的紙頁(yè)粘連，影響生產(chǎn)；漿疙瘩會(huì)被涂布機(jī)刮刀刮起，甚至刮破紙張形成洞眼，影響生產(chǎn)。

第三節(jié) 防粘原紙新技術(shù)研發(fā)、應(yīng)用情況

目前，造紙企業(yè)面臨國(guó)內(nèi)外的激烈競(jìng)爭(zhēng)，如何降低生產(chǎn)成本，增加經(jīng)濟(jì)效益、增強(qiáng)市場(chǎng)競(jìng)爭(zhēng)力是每一個(gè)造紙企業(yè)都無(wú)法回避的問(wèn)題。鑒于這種情況，在造紙企業(yè)推廣新設(shè)備、新技術(shù)，進(jìn)行高新技術(shù)產(chǎn)業(yè)化以推進(jìn)企業(yè)生產(chǎn)技術(shù)的革新就尤其顯得重要。

防粘原紙是廣東省江門造紙廠生產(chǎn)的主要紙種之一，對(duì)該種紙的生產(chǎn)，企業(yè)采用ZDPM盤磨進(jìn)行中濃打漿，在成漿打漿度、紙的纖維配比等方面進(jìn)行了新的探索，在原有的工藝基礎(chǔ)上取得了創(chuàng)新性的突破，生產(chǎn)運(yùn)行效果非常令人滿意。

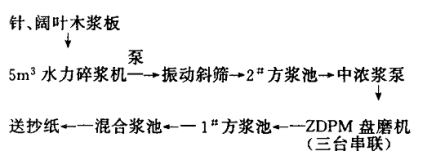

ZDPM中濃打漿生產(chǎn)工藝

第四節(jié) 防粘原紙國(guó)外技術(shù)發(fā)展現(xiàn)狀

國(guó)際上硅酮防粘紙近年來(lái)更有長(zhǎng)足的發(fā)展。在技術(shù)上表現(xiàn)為硅酮防粘劑由縮聚交聯(lián)型的聚硅烷化臺(tái)物向加反聚臺(tái)型（具有活化乙烯基團(tuán)的聚硅烷化臺(tái)物）過(guò)渡。在溶布工藝上由乳液涂布向無(wú)溶劑型涂布發(fā)展。

第五節(jié) 防粘原紙技術(shù)開(kāi)發(fā)熱點(diǎn)、難點(diǎn) 分析

防粘紙生產(chǎn)中幾個(gè)需要注意的技術(shù)問(wèn)題：

1、防粘紙涂布機(jī)的涂布方式

在防粘紙的表面上，硅酮涂布層是很薄的。也就是說(shuō)，硅酮的干涂布量是很小的?？偲饋?lái)講，不管是什么涂布工藝（溶劑的、水乳的或無(wú)溶劑的），硅酮、交聯(lián)劑及固化劑的總涂布量（干的）不會(huì)超過(guò)2g/m2。因?yàn)楦赏坎剂糠浅Ｐ。⑶彝坎剂坑忠蠛芫_，所以，對(duì)溶劑涂布工藝來(lái)講，最好的涂布方式是凹版輥式的涂布方式。凹版輥網(wǎng)紋的目數(shù)最好在80～120目的范圍內(nèi)（具體多少，決定于防粘涂料的濃度）。對(duì)水乳涂布工藝來(lái)講，凹版輥式的涂布方式也是很好的一種形式。如果水乳硅酮涂料的濃度較大，則也可使用空氣刮刀涂布。至于無(wú)溶劑涂布工藝，則需要用專門的涂布頭來(lái)嚴(yán)格并精確涂布。

2、涂料的“料槽壽命”

涂料的料槽壽命指的是硅酮防粘劑的涂料配制好了（防粘劑、交聯(lián)劑、固化劑和其他助劑等按配方要求混合在一起形成液體預(yù)料）以后，放入涂布機(jī)的料槽內(nèi)被涂布。開(kāi)車涂布后，涂料還沒(méi)有用完，它就在料槽中開(kāi)始固化。其表現(xiàn)是涂料開(kāi)始變稠，粘度增加，顏色變白，涂布困難。隨后，涂料就很快在涂料槽結(jié)塊結(jié)坨，就根本無(wú)法使用了。從涂料配制完成的一刻算起到涂料開(kāi)始變稠發(fā)粘而不能使用為止，是為硅酮涂料的料槽壽命。因此，涂料的使用時(shí)間應(yīng)該長(zhǎng)于涂料的料槽壽命。也就是說(shuō)，硅酮涂料必須在涂料的料槽壽命到達(dá)之前使用完畢，否則將會(huì)造成很大的浪費(fèi)。解決問(wèn)題的辦法是，控制好固化劑的用量。因?yàn)樵谕苛现泄袒瘎┑挠昧看罅耍柰勒硨拥慕宦?lián)固化就快了，生產(chǎn)速度就可提高了，但料槽壽命就縮短了。如果在涂料中固化劑的用量小了，那么料槽壽命延長(zhǎng)了，但防粘層的交聯(lián)固化就慢了，生產(chǎn)效率就要受到影響。另一個(gè)辦法是，在配制硅酮防粘涂料時(shí)，先不放入固化劑。什么時(shí)候要使用這批涂料時(shí)，什么時(shí)候再加固化劑。也就是說(shuō)，固化劑要現(xiàn)用現(xiàn)加。涂料要配量少，配次多。

3、硅酮防粘涂料的固化曲線

這是一個(gè)重要問(wèn)題。所謂固化曲線就是這個(gè)防粘涂料固化溫度與固化時(shí)間的關(guān)系。

總起來(lái)講，在生產(chǎn)時(shí)，固化溫度越高，固化的時(shí)間就越短。因此，我們每配制一批防粘涂料并準(zhǔn)備使用時(shí)，都應(yīng)通過(guò)試驗(yàn)室把這批防粘涂料的固化曲線找出來(lái)。如果這個(gè)固化曲線不符合本廠工藝的要求，則調(diào)整配方，直到這個(gè)固化曲線能符合工藝設(shè)備條件為止。

4、硅酮防粘紙生產(chǎn)過(guò)程中防粘層固化程度的檢查

一般來(lái)講，防粘紙成品主要要檢查兩項(xiàng)指標(biāo)。一是剝離力。是指壓敏膠紙帶在一定的壓力下，壓粘在防粘紙上一定時(shí)間后，用“剝離力試驗(yàn)儀”測(cè)試把壓敏膠紙帶從防粘紙上再剝離下來(lái)時(shí)的力量。我們稱為防粘紙的“180°剝離力值”。二是壓敏膠紙帶通過(guò)壓粘在防粘紙上，再?gòu)姆勒臣埳蟿冸x下來(lái)后，測(cè)試壓敏膠紙帶的粘結(jié)強(qiáng)度損失多少的百分?jǐn)?shù)（這主要是檢查防粘紙的防粘層是否有轉(zhuǎn)移及轉(zhuǎn)移的程度）。剝離力越小，說(shuō)明防粘紙的防粘性能越好。壓敏膠紙帶的粘結(jié)強(qiáng)度損失越小，說(shuō)明防粘層轉(zhuǎn)移程度越小，防粘性能也越好。

這里要提出的是防粘紙?jiān)谏a(chǎn)過(guò)程中防粘層固化程度的檢查。這一點(diǎn)很重要。因?yàn)椋绻勒硨釉谕坎紮C(jī)里固化不完全（或者是由于涂布機(jī)車速太快，或者是由于干燥溫度較低，或者是由于涂料中固化劑的用量不夠等等），會(huì)帶來(lái)許多問(wèn)題。例如，由于固化不完全，形成的硅酮膜很不牢固結(jié)實(shí)，與原紙或隔離層的附著力很小，這樣，防粘紙下機(jī)卷取時(shí)，硅酮膜很容易受到損傷，或脫落、或破裂、或空洞、或與原紙背面粘附，造成涂布硅酮的紙不能使用，變成廢紙；又如，由于固化不完全，形成的硅酮膜剝離力達(dá)不到要求，防粘性能不好而不合格；又如，由于固化不完全，就必須延長(zhǎng)防粘紙的后固化時(shí)間，所延長(zhǎng)的時(shí)間就遠(yuǎn)遠(yuǎn)不止3～5天了，也許需要5～7天或更長(zhǎng)。這樣，就要打亂生產(chǎn)次序，造成周轉(zhuǎn)失靈。

在生產(chǎn)過(guò)程中防粘層固化程度的檢查，一般有兩個(gè)方法可同時(shí)進(jìn)行：一是“手指敲擊法”，即在涂布機(jī)的卷取部撕下一小張紙樣子，用中指敲擊涂在紙面上的硅酮膜。如果敲擊以后，發(fā)現(xiàn)硅酮膜上出現(xiàn)乳白色的手指印，或硅酮膜被敲破，或硅酮膜被手指帶起，則這些都說(shuō)明硅酮涂料中的溶劑還沒(méi)有揮發(fā)干凈或硅酮膜剛剛開(kāi)始固化，離固化完全還差得很遠(yuǎn)。如果用手指敲擊，沒(méi)有出現(xiàn)上面所說(shuō)的這些情況，那么就可采用第二種方法，即“手搓法”，用大拇指在硅酮膜層來(lái)回搓動(dòng)，或用一塊毛巾對(duì)硅酮膜層進(jìn)行來(lái)回搓動(dòng)，如果膜層呈面條狀被搓下來(lái)了，說(shuō)明硅酮膜層雖然已經(jīng)固化，但固化不充分不完全；如果什么也搓不下來(lái)，那么說(shuō)明硅酮膜層已徹底固化，可以下機(jī)卷取。下機(jī)后就可取樣拿去進(jìn)行剝離力的測(cè)試。總起來(lái)講，要注意生產(chǎn)過(guò)程中防粘層固化程度的檢查，雖然使用的方法比較“土”，但能解決問(wèn)題。

5、采用加成反應(yīng)型硅酮防粘劑時(shí)應(yīng)注意固化劑“中毒”的問(wèn)題

加成反應(yīng)型硅酮與交聯(lián)劑甲基氫基聚硅氧烷交聯(lián)時(shí)，所用的固化劑是貴金屬的絡(luò)合物，如鉑或銠的絡(luò)合物。雖然它們的固化作用較強(qiáng)，能促使硅酮和交聯(lián)劑很快地交聯(lián)，但是它們也相當(dāng)嬌氣，容易“中毒”。所謂“中毒”，是指這些貴金屬絡(luò)合物非常容易受鉛、銅或鐵離子污染而失去固化能力，稱為中毒。中毒以后，交聯(lián)反應(yīng)就大大降低了，甚至于交聯(lián)不了。為了避免這個(gè)問(wèn)題，在使用這些貴金屬固化劑時(shí)，一定要把涂布機(jī)清洗干凈，特別是涂布機(jī)的涂料槽和涂布機(jī)內(nèi)接觸紙的各種輥?zhàn)樱⑶覍?duì)涂布機(jī)、配料設(shè)備以及周圍環(huán)境要定期擦洗。

第六節(jié) 防粘原紙未來(lái)技術(shù)發(fā)展趨勢(shì)

新型有機(jī)硅化合物的出現(xiàn)，是防粘紙加工技術(shù)發(fā)生巨大變化的根本原因：現(xiàn)在，硅酮防粘劑已從縮聚交聯(lián)型的聚硅氧烷化合物向加成交聯(lián)型發(fā)展；而加成交聯(lián)型硅酮的廣泛應(yīng)用，又促進(jìn)了防粘紙的有機(jī)溶劑涂布工藝和乳液涂布工藝逐步轉(zhuǎn)向無(wú)溶劑涂布工藝；為了適應(yīng)無(wú)溶劑涂布工藝的發(fā)展，高平滑度、高緊度的硫酸鹽漿紙已成為防粘紙生產(chǎn)中的最主要的一種原紙；并且涂布機(jī)的涂布裝置和干燥固化裝置也發(fā)生了新的變化?？傊?，硅酮防粘紙的加工技術(shù)已向無(wú)污染、節(jié)能、高質(zhì)量、多品種和高速化的方向發(fā)展。



免責(zé)申明：本文僅為中經(jīng)縱橫 市場(chǎng) 研究 觀點(diǎn)，不代表其他任何投資依據(jù)或執(zhí)行標(biāo)準(zhǔn)等相關(guān)行為。如有其他問(wèn)題，敬請(qǐng)來(lái)電垂詢：4008099707。特此說(shuō)明。
