第一節 恒流二極管產品構成

一、恒流二極管 行業 產品分類標準

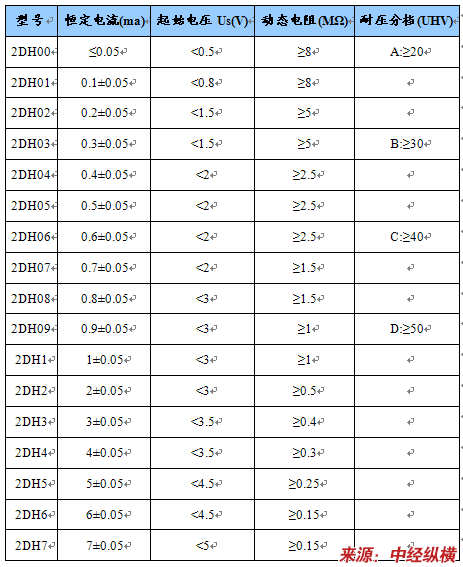

常用的國產恒流二極管有2DH系列，它分為2DH0、2DH00、2DH100、2DH000四個子系列。

國產恒流二極管有2DH系列

二、恒流二極管產品主要市場份額

恒流二極管廣泛用于恒流源、穩壓源、放大器以及電子儀器的保護電路等市場。常規恒流應用、穩壓電路、儀器指示燈、輸出管保護、儀器電橋測量電路、高精度穩壓源電路、LED照明RGB變色燈電路、LED照明球泡燈，PAR燈，射燈電路、LED照明日光燈電路等。

第二節 國內恒流二極管產品生產技術應用現狀

1、擴展電流或電壓的方法

1）利用并聯法擴流、串聯法升壓

使用一只恒流二極管只能提供幾毫安的恒定電流，若將幾只恒流管并聯使用，則可以擴大輸出電流。例如2DH5C型恒流管的IH=5mA，兩只管子并聯后為10mA，電流擴展了一倍。需要指出，將幾只恒流二極管并聯使用時，恒流源的起始電壓等于這些管子中的最大值，而正向擊穿電壓則等于這些管子中的最小值。此外，在擴展電流的同時，恒流源的動態阻抗將變小。利用串聯法可以提升電壓。例如，將幾只性能相同的恒流二極管串聯使用，可將耐壓值提高到100V以上。假如每只管子的恒流值不等，那末恒流值較小的管子將首先進入恒流狀態。必要時可給IH值較小的管子并聯一只分流電阻，使各管子同時進入恒流狀態。

2）利用晶體管、場效應管進行擴流及升壓

由晶體管JE9013和恒流二極管構成的擴流電路。設恒流管的恒定電流為IH ；JE9013的共發射極電流放大系數為hFE，擴展后的恒流值由下式確定：IH‘=(hFE +1)IH≈hFE IH由結型場效應管3DJ6與恒流二極管組成的升壓電路。R1、R2均為偏置電阻，阻值應取幾十兆歐。令恒流二極管的正向擊穿電壓為V(BO)，結型場效應管的漏—源極擊穿電壓為V1，則恒流源的耐壓值V2=V(BO)+V1。

2、同時進行擴流和升壓

某些情況下要求對恒流二極管同時進行擴流與升壓。現由NPN型高反壓管VT（3DG407）、恒流二極管2DH560、輔助電源EB構成擴流電路。2DH560的IH=5.60mA，起始電壓VS=4.0V，設VT的發射結壓降VBE=0.65V，EB應大于VS與VBE之和（4.65V）。VD1和VD2為溫度補償二極管。輸出級采用VMOS管，其柵極電壓由穩壓管VDz1、VDz2和電位器RP所決定。VMOS管屬于高效場效應功率管，其性能遠優于雙極型功率管。它具有輸人阻抗高、驅動電流小、耐壓高（最高可承受1200V的高壓）、工作電流大（1.5～100A）、輸出功率高（1～250W）等優點。該恒流源電路能同時達到擴展恒定電流與提高工作電壓之雙重目的。在業余條件下，亦可用3只3DD15型大功率晶體管并聯后代替VMOS管，但是要求這些管子的hFE值必須一致，并且要給每只管子加裝合適的散熱器。

第三節 國外恒流二極管產品生產技術應用現狀

恒流二極管主要以日本石塚跟韓國RF為代表，日本做為全球第一家恒流二極管生產國，目前市場占有率為最高，主要用于儀器儀表，機器設備及LED應用照明領域恒流區間可提供（0.01MA-18MA）；韓國RF公司做為后起之秀他們提供更高電流，更高耐壓的恒流二極管，主要應用于照明市場，可提供18-350MA，耐壓100V恒流二極管，對于LED照明應用廠商說是降低成本跟簡化電路的一個比較理想的選擇。

第四節 我國恒流二極管產品技術應用成熟度 分析

恒流二極管應用于LED的立足點：?jiǎn)我粋€(gè)CRD就有可能點亮LED；雖然電源電壓會變動，可是LED可在穩定的亮度上點亮；雖然LED的Vf有誤差，可是可以得到穩定亮度；并聯連接使用可以對應在定額大的LED；周圍溫度升高的話，電流值會變小，因此可以保護LED；和整流二極管一起使用的話，交流電亦可使用；使用交流的情況下，周波數雖然有變化，可是亮度不會變化。

如上所述，CRD和LED有很好的匹配性，而且可以保護LED免受由于過電流，過電壓的變動，周波數的變動所照成的外圍破壞。而且，它還是一個可以無視LED Vf的誤差可以得到穩定亮度的零部件。

第五節 恒流二極管產品生產技術與應用市場關系

恒流二極管已經形成社會配套體系，這是市場經濟發展的必然結果，也是提高產品水平、縮短交貨期、降低成本和做大規模的必由之路，專業化生產和社會化協作應是我國電子器件發展的方向。

第六節 不同生產工藝優缺點比較 分析

先進的生產工藝，往往耗費更多的研發和制造成本，但能提高產品的質量。有利于后期的市場銷售。

舊的生產工藝更容易掌握，前期投入較低，但后期生產時，對產品的質量的把控度較差。
